Home / Exercises / Magnetic Field Analysis (Gauss, Static Analysis/Harmonic analysis)
Click the exercise number to see the exercise page
Refer to [Exercise List for Magnetic Field Transient Analysis] for the details of the magnetic field transient analysis.
The figures in Notes are based on Femtet 64-bit version.
CPU: Intel Xeon E31270 3.40GHz Memory: 16GB
The figures in Notes will vary depending on Femtet version and the PC environment.
Number |
Exercise Title |
Simulation Image |
Setup Conditions |
Notes |
Magnetic Field of Bar Magnet |
|
Static analysis
Magnetization setting |
The number of meshes: 4800
Simulation time: 2sec
Maximum memory usage: 61MB |
|
Magnetic Field Created by Bar Magnet and Magnetic Material |
|
Static analysis
Magnetization setting |
The number of meshes: 4750
Simulation time: 2sec
Maximum memory usage: 69MB |
|
Magnetic Field Created by Horseshoe Magnet |
|
Static analysis
Magnetization setting
Direction setting |
The number of meshes: 4972
Simulation time: 2sec
Maximum memory usage: 71MB |
|
Iron Plate Pulled by Horseshoe Magnet |
|
Static analysis
Magnetization setting
Direction setting |
The number of meshes: 60911
Simulation time: 14sec
Maximum memory usage: 622MB |
|
Force between Two Bar Magnets |
|
Static analysis
Magnetization setting
Direction setting |
The number of meshes: 20326
Simulation time: 8sec
Maximum memory usage: 165MB |
|
Magnetic Field Created by Electromagnet |
|
Static analysis
Current setting (coil) |
The number of meshes: 8362
Simulation time: 2sec
Maximum memory usage: 273MB |
|
Force between Magnet and Electromagnet |
|
Static analysis
Magnetization setting
Current setting
|
The number of meshes: 22183
Simulation time: 7sec
Maximum memory usage: 374MB
|
|
Inductance of Helical Coil |
|
Static analysis
Current setting (coil) |
The number of meshes: 21724
Simulation time: 8sec
Maximum memory usage: 432MB |
|
Inductance of Loop Coil |
|
Static analysis
Current setting (coil) |
The number of meshes: 4833
Simulation time: 2sec
Maximum memory usage: 57MB |
|
Inductance of Helical Coil |
|
Static analysis
Current setting (coil)
The number of turns specified |
The number of meshes: 10790
Simulation time: 4sec
Maximum memory usage: 101MB |
|

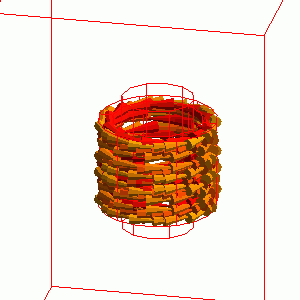

AC Characteristics of Helical Coil |
|
Harmonic analysis
Current setting |
The number of meshes: 32708
Simulation time: 42sec
Maximum memory usage: 3609MB |
|
Inductances of Two Loop Coils |
|
Static analysis
Current setting |
The number of meshes: 54192
Simulation time: 21sec
Maximum memory usage: 396MB |
|
Inductance of Two Parallel-Plate Electrodes |
|
Static analysis
Current setting |
The number of meshes: 6631
Simulation time: 3sec
Maximum memory usage: 55MB |
|
Magnetic Field of Transformer |
|
Static analysis
Current setting |
The number of meshes: 6923
Simulation time: 3sec
Maximum memory usage: 60MB |
|
Eddy Current Induced on Conductor Shell |
|
Harmonic analysis
External magnetic field |
The number of meshes: 8654
Simulation time: 4sec
Maximum memory usage: 134MB |
|
Directivity of Magnetic Field (Near field) |
|
Static analysis
Current setting
Open boundary (Absorbing boundary) |
The number of meshes: 3702
Simulation time: 2sec
Maximum memory usage: 92MB |
|
Inductance of Nonlinear Material (B-H Curve) |
|
Static analysis
Nonlinear permeability
Current setting |
The number of meshes: 10746
Simulation time: 5sec
Maximum memory usage: 88MB |
|
Anisotropic Magnetic Material |
|
Static analysis
Anisotropic permeability
External Magnetic Field |
The number of meshes: 4802
Simulation time: 1sec
Maximum memory usage: 56MB |
|
Inductance of Conductor with Uneven Current Density |
|
Static analysis
Current setting (coil) |
The number of meshes: 2427
Simulation time: 2sec
Maximum memory usage: 56MB |
|
Magnetic Field around Cathode |
|
Static analysis
Magnetization setting |
The number of meshes: 4349
Simulation time: 2sec
Maximum memory usage: 150MB |
|
Toroidal Coil |
|
Static analysis
Current setting
Electric wall |
The number of meshes: 61447
Simulation time: 1min 7sec
Maximum memory usage: 446MB |
|
Force between Magnet and Electromagnet (Axisymmetric Analysis) |
|
Axisymmetric
Static analysis
Magnetization setting
Current setting
Open Boundary (Absorbing boundary) |
The number of meshes: 345
Simulation time: 1sec
Maximum memory usage: 57MB
|
|
Permeance |
|
Static analysis
Magnetization setting
Open boundary (Absorbing boundary) |
The number of meshes: 7091
Simulation time: 2sec
Maximum memory usage: 58MB |
|

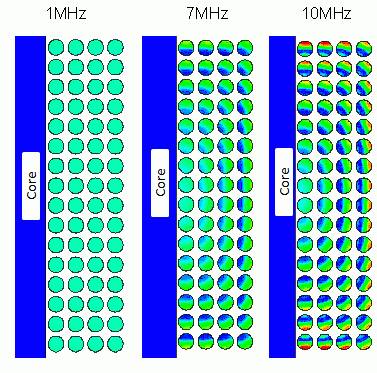

Current Induced in Wire-Wound Inductor |
|
Harmonic analysis
Axisymmetric |
The number of meshes: 3250
Simulation time: 6sec
Maximum memory usage: 64MB |
|
Inductor with Superimposed DC (Minor Loop Permeability) |
|
Static analysis
Permeability Permeability for minor loop Nonlinearity Table |
The number of meshes: 22173
Simulation time: 3sec
Maximum memory usage: 62MB |
|
Inductor's Iron Loss |
|
Harmonic analysis
Iron loss
Current setting
Electric wall |
The number of meshes: 7614
Simulation time: 6sec
Maximum memory usage: 588MB |
|
Magnetic Field of Polar-Anisotropic Ring Magnet |
|
Static analysis
Magnetization setting
Direction setting |
The number of meshes: 22515
Simulation time: 3sec
Maximum memory usage: 169MB |
|
Magnetic Field of Radially Anisotropic Ring Magnet |
|
Static analysis
Magnetization setting
Direction setting |
The number of meshes: 22515
Simulation time: 3sec
Maximum memory usage: 169MB |
|

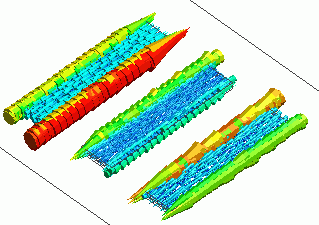

Magnetic Field of Three-Phase AC |
|
Harmonic analysis
Current setting |
The number of meshes: 17534
Simulation time: 17sec
Maximum memory usage: 1313MB |
|
Coil-to-Coil Power Transfer |
|
Harmonic analysis
Current setting
The integral path
Load setting |
The number of meshes: 12120
Simulation time: 11sec
Maximum memory usage: 881MB |
|

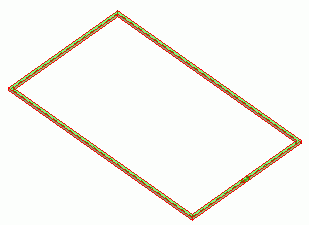

Electromotive Force of NFC Coil
|
|
Harmonic analysis
External magnetic field
Integral path
Load setting |
The number of meshes: 5273
Simulation time: 4sec
Maximum memory usage: 328MB |
|
Cogging Torque of Stepper Motor |
|
Motor Rotation Analysis
Static analysis
Torque calculation
Magnetization setting
|
The number of meshes: 37428
Simulation time: 10sec
Maximum memory usage: 281MB |
|
Inductor with Superimposed DC (High Frequency) |
|
Harmonic analysis
Permeability Permeability for minor loop
Current setting |
The number of meshes: 35278
Simulation time: 1min 55sec
Maximum memory usage: 4113MB
|
