例題５９ O-リングの圧縮解析

本例題について

• 金属板の溝に置いたO-リングをもうひとつの金属板で挟み込んだときのO-リングの圧縮状態を解析します。


• O-リングの材料はゴム材料であるため、超弾性材料として扱います。


• 変形の状態や変位分布、応力分布、接触面圧等を解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• 超弾性解析は特別オプション機能です。
  超弾性解析については、「超弾性材料の応力解析」を参照してください。

解析空間

解析条件

超弾性材料を使用する場合、大変形の「大変位」オプションをチェックする必要があります。

ステップ/熱荷重タブで以下の設定を行います。

解析を安定化させるために、分割ステップ数を40に増やします。
圧縮途中の結果も表示するため、分割ステップの結果を出力を行います。

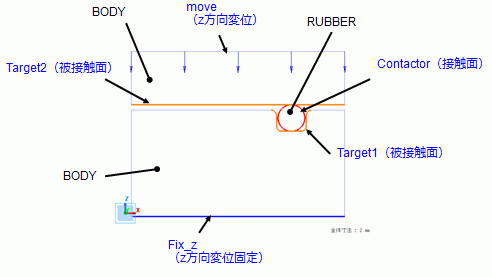

モデル図

下側のBODY(金属板)の上面に溝を作成します。

RUBBER(O-リング)は溝の上に配置します。

RUBBERの上にもう一つのBODY(金属板)を配置します。

下側のBODYの底面にはz方向固定、上側のBODYの上面には、z方向変位を与えます。

RUBBERとBODYの接触を考慮するため、RUBBER表面に接触面、

下側BODYの溝表面、上側BODYの底面に比接触面を設定します。

ボディ属性および材料の設定

※材料データベースを利用

※出典：日刊工業新聞社 石川覚志著「解析塾秘伝 非線形構造解析の学び方！」

境界条件

変位と、接触面の設定を行います。

また以下の接触境界ペアを設定し、摩擦係数を以下のように設定しています。

解析結果

荷重25%、50%、75%、100%のときの変位図を示します。コンター図は応力のZ垂直応力を示します。

荷重とともにO-リングが潰れていく様子が確認できます。

荷重25%

荷重50%

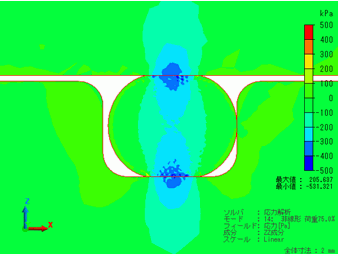

荷重75%

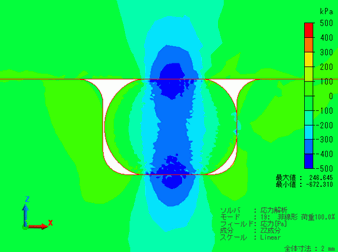

荷重100%

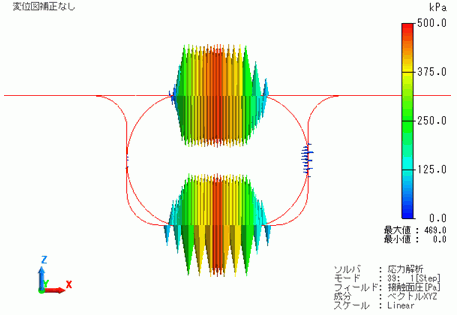

次に、荷重100%のときの接触面圧をベクトル図で表示した結果を示します。

荷重100%のときには、上下だけではなく側面でも接しているため、側面にも面圧が発生している様子が確認できます。
