電流密度が不均一である導体のインダクタンスの解析例を示します。
磁界ベクトルや電流密度ベクトルを解析結果として見ることができます。
表に記載されていない条件はデフォルトの条件を使用します。
Femtetのバージョンや環境により結果が多少ことなります。
項目 |
条件 |
解析空間 |
3次元 |
モデル単位 |
mm |
項目 |
条件 |
ソルバ |
磁場解析[Gauss] |
解析の種類 |
静解析 |
解析オプション |
なし |

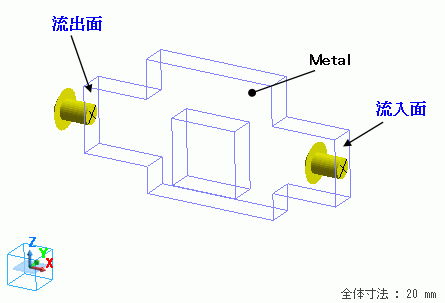

中央部に矩形の穴を有する導体ボディ(Metal)を配置しています。
この形状によって、電流の分岐する部分で電流密度の差が発生します。
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
4/Solid |
Metal |
008_銅Cu※ |
※材料データベースを利用
コイルに電流を流すため、ボディ属性は以下のように設定しています。
ボディ属性名 |
タブ |
設定 |
Metal |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定 流入面、流出面を選択 |
設定なし

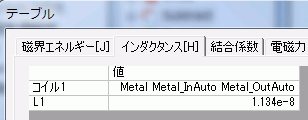

インダクタンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。
電流密度ベクトルの解析結果を示します。
電流密度に高低が発生していることが分かります。

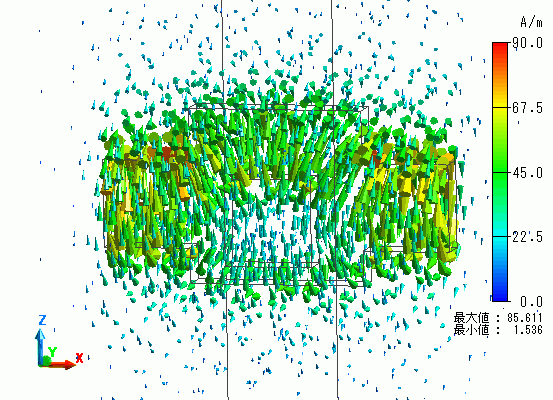

磁界ベクトルの解析結果を示します。
