例題1 平行平板間の流れ(層流)


本例題について



解析空間

項目

条件

解析空間

2次元

モデル単位

mm



解析条件

項目

条件

ソルバ

流体解析[Bernoulli]

解析の種類

定常解析

層流/乱流

層流をチェック

メッシュ設定

標準メッシュサイズ:1[mm]

モデル図

長方形のシートボディを定義し、空気(000_空気)の材料を設定します。また、左側の辺に流入、右側の辺に流出の境界条件を設定しています。

境界条件を設定していない上下の辺には、外部境界条件として、固体壁が自動的に設定されます。



ボディ属性および材料の設定

ボディ No./ボディタイプ

ボディ属性名

材料名

0/Solid

Flow_path

000_空気※

※材料データベースを利用

境界条件

境界条件名/トポロジ

タブ

境界条件の種類

条件

Inlet/Edge

流体

流入

強制流入
流速指定
0.1 [m/s]

Outlet/Face

流体

流出

自然流出



このモデル形状、材料定数、流速でレイノルズ数を計算すると、63程度となり、十分に小さいため、層流で解析することができます。

一般に、数千のオーダーで乱流に遷移すると言われています。



粘度μ=1.816e-5[Pa s]

密度ρ=1.144[kg/m3]

動粘度ν=μ/ρ=1.816e-5/1.144=1.587e-5[m2/s]

流速V=0.1[m/s]

平板間距離L=0.01[m]

レイノルズ数Re = V*L/ν=0.1*0.01/1.587e-5 = 63

解析結果

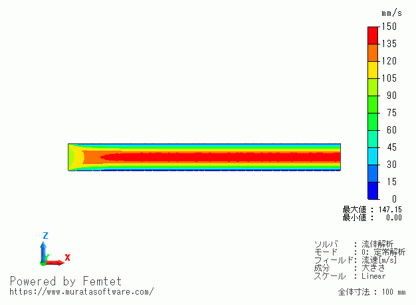

流速分布の解析結果を示します。





流出口の辺を選択して、右クリックから「辺上のグラフ」を行った結果を示します。





層流の場合、流速分布は放物線状の分布になることが知られていますが、その通りの分布になっていることが確認できます。

また、中央の最大流速は、平均流速の1.5倍程度と言われており、流入流速0.1[m/s]の1.5倍程度になっていることが分かります。
