例題６ 複数の流入出面が存在する流路の解析

本例題について

• 複数の流入出面が存在する流路の解析例を示します。


• １箇所に強制流入、１箇所に強制流出を設定しています。
  流入するか流出するか分からない３箇所には自然流入/流出を設定しています。


• 表に記載されていない条件はデフォルトの条件を使用します。





• Femtetのバージョンや環境により結果が多少ことなります。

解析空間

解析条件

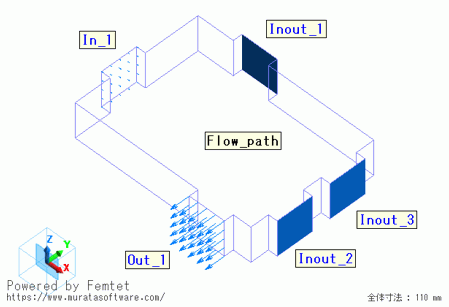

モデル図

ボディ属性および材料の設定

※材料データベースを利用

境界条件

解析結果

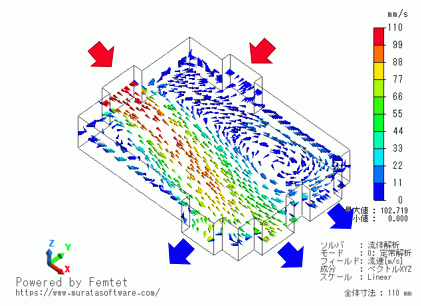

フィールド「流速」のベクトル図を示します。

描画設定でベクトルの長さは一定としています。

解析前は流入か流出か分からなかった3箇所の面について、
Inout_1は流入方向、Inout_2、Inout_3は流出方向の流れが生じていることが確認できます。

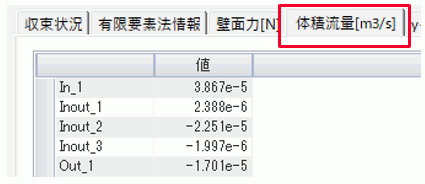

次に体積流量テーブルを示します。

流入している場合、正、流出している場合、負で表示されます。

流入流量は、Inout_1、In_1を足して、4.11e-5[m3/s]、
流出流量は、Inout_2、Inout_3、Out_1を足して、4..15e-5[m3/s]
となっており、流入出流量がほぼ釣り合っていることが確認できます。
