例題９ 自然流入口に圧力損失がある条件の解析

本例題について

• 本例題は、例題4の自然流入境界条件に損失係数を設定した解析例を示します。


• 表に記載されていない条件はデフォルトの条件を使用します。





• Femtetのバージョンや環境により結果が多少ことなります。

本解析空間

解析条件

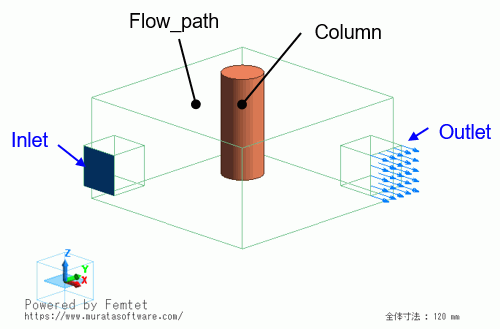

モデル図

ボディ属性および材料の設定

※材料データベースを利用

境界条件

解析結果

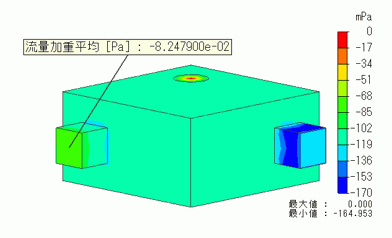

フィールド「全圧」のコンター図を示します。

左図が流入口の圧力損失がある場合(損失係数4.5)、右図は流入口の圧力損失がない場合の結果を示しています。

損失係数を設定していない場合には流入口の平均全圧はほぼ0Paです。

一方で損失係数が設定されているため、流入口の平均全圧がドロップしていることが確認できます。

損失係数 ： 4.5	損失係数 ： 0

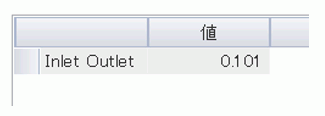

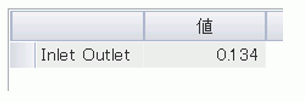

また、結果テーブルの圧力損失の比較をします。

流入口の損失を設定した方が、流入出間の圧力損失も大きいことが確認できます。

損失係数 ： 4.5	損失係数 ： 0

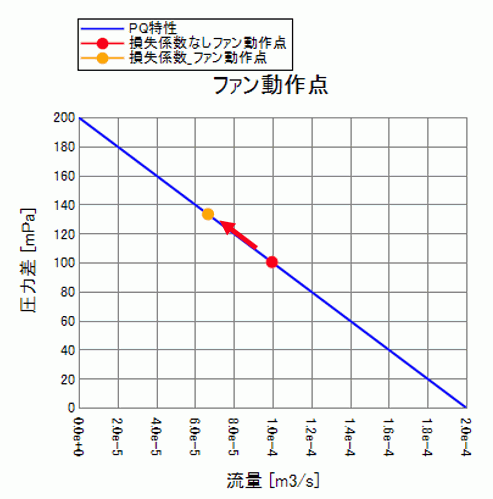

次に、ファンの動作点を比較します。

流入口の圧力損失がある場合、ファンの効率が悪くなるため、動作点はが流量が低い側にシフトしているのが確認できます。
