例題７１熱流体解析の結果インポート（到達温度）を用いた解析

流体の解析結果をインポートするために結果インポートタブでインポートの種類を到達温度、インポートするモデルとしてFluid、インポートするモードとして自動を設定します。

インポートするモードとして自動を設定することで熱流体解析における定常解析の結果をインポートします。

項目	条件
ソルバ	応力解析[Galileo]
解析空間	3次元
解析の種類	静解析
単位	mm
解析オプション	熱荷重をチェック大変位をチェック
結果インポート※	インポートの種類到達温度結果の指定方法解析モデル指定 Fluid モード指定自動

※応力解析のモデルを実行するためには流体解析用のモデル（Fluid）を予め解析実行して結果を保存しておく必要があります。

応力解析ではチューブに加わる熱応力とそれによる変形をみるために、流体解析用のモデルからチューブ以外のボディを削除しています。

ボディ No./ボディタイプ	ボディ属性名	材料名
48/Solid	Tube	104_ステンレス鋼※

※材料データベースを利用

境界条件名/トポロジ

タブ

境界条件の種類

条件

Fix/Face

機械

変位

XYZ全成分のチェックボックスをオン

UX=0, UY=0, UZ=0

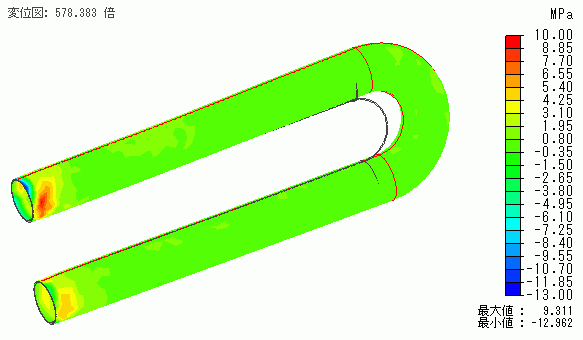

熱応力による変形図と応力のコンター図を示します。チューブの根本付近で最も大きい応力がかかっていることが確認できます。

例題７１ 熱流体解析の結果インポート（到達温度）を用いた解析
