例題２６ パーミアンス係数

本例題について

• 磁石のパーミアンス係数を計算します。


• 表に記載されていない条件はデフォルトの条件を使用します。

• Femtetのバージョンや環境により結果が多少ことなります。

解析条件

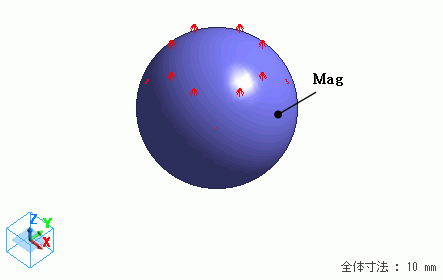

モデル図

球形の磁石(mag)のパーミアンス係数を計算します。

磁石の磁化の方向はデフォルトの方向（Z軸＋方向）が設定されています。

ボディ属性および材料の設定

※材料データベースを利用

材料定数は以下のように設定しています。

境界条件

外部境界条件を開放境界に設定しています。

解析結果

パーミアンス係数Pcは次式で定義されています。

　　　　Pc = B/μ0H

ここで、Bは磁束密度[T]、Hは磁界[A/m]、μ0は真空中の透磁率(4πx10-7)です。

パーミアンス係数表示手順

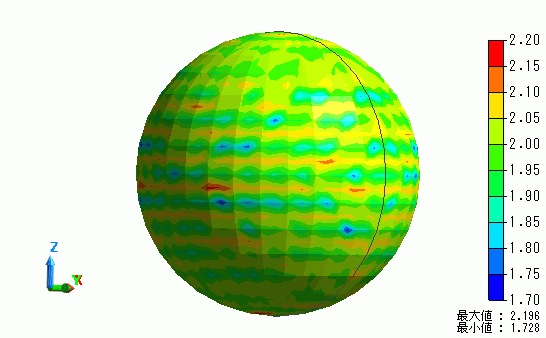

フィールドタイプを[パーミアンス係数]にし、コンター図を表示します。
