例題１４吸音材（miki model）

この例題は、例題１３吸音材の材料入力部分のExcel計算を、材料定数の吸音材タブに置き換えたものです。
日本建築学会音響数値解析小委員会様のウエブサイト[1]、「吸音材料の音響特性計測に関するベンチマーク」を元に解析モデルを作成し、掲載された資料との比較を行っています。
吸音材の特性をmiki モデル[2][3]を利用して解析した事例を示します。

項目

条件

解析空間

2次元

奥行方向の厚み：1[mm]

モデル単位

調和解析および開放境界の設定を以下のように行っています。

長方形(50x1[mm])のシートボディを用意し、その材料を吸音材としました。

左端の辺には音圧レベルの境界条件Pを設定しています。他の３辺には境界条件を設定していませんが、外部境界条件（剛体壁）として扱われます。

ボディ No./ボディタイプ	ボディ名	材料名
0/Solid	吸音材	吸音材

材料名	タブ	設定
吸音材	音速	実数部： 340[m/s]
	密度	1.144[kg/m3]
	多孔質吸収材	「吸音材入力を使用する」にチェック流れ抵抗：6900[Ns/m4] 迷路度:1 多孔度:1

１．放射インピーダンスの周波数特性

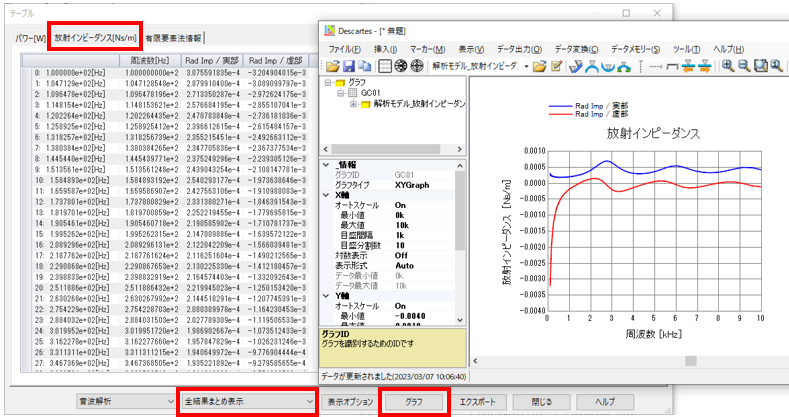

結果テーブルの、放射インピーダンスタブを開いて、全結果まとめ表示の状態で、グラフボタンを押すと、周波数特性のグラフが表示されます。

この図は、例題１３吸音材（テーブル入力）と同じです。

吸収率の周波数特性の算出方法は、例題１３をご覧ください。

　　　　　　第１図　放射インピーダンスの周波数特性（結果テーブルとグラフ）
