例題１２ 音響インピーダンス

本例題について

• 例題２のプロジェクトで、空気による抵抗を考慮する為、音響インピーダンスを周囲に設定しました。
  ここでは音響インピーダンスの効果を確認します。





• Femtetのバージョンや環境により結果が多少ことなります。

解析空間

解析条件

調和解析タブにおいて周波数、間隔、スイープの設定を以下のように設定しています。

モデル図、ボディ属性および材料の設定は例題２と同じ

境界条件

モデルの周囲全てに音響インピーダンスを設定する為、すべての境界条件に音響インピーダンスを指定しています。

上記、添付プロジェクトのモデル、[12_調和解析_50]、では音響インピーダンスの値をすべて、50[Pa・s/m]に設定しています。

添付プロジェクトのモデル、[12_調和解析_409]、では音響インピーダンスの値をすべて、409[Pa・s/m]に設定しています。

添付プロジェクトのモデル、[12_調和解析_0]、では音響インピーダンスの値をすべて、0[Pa・s/m]に設定しています。

解析結果

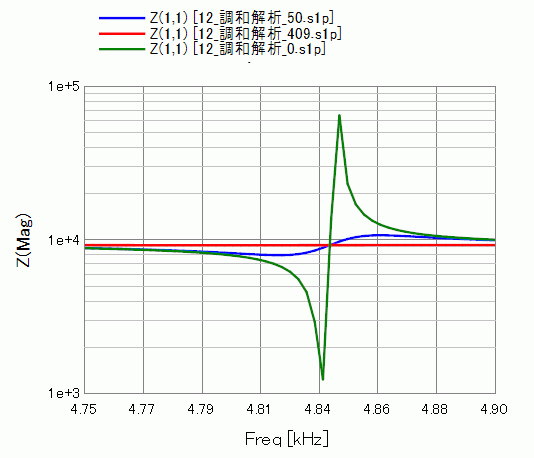

３通りの音響インピーダンスで、解析し、得られたインピーダンスの周波数特性を比較しました。音響インピーダンスが大きくなるに従って、共振点でのインピーダンスの変化がなだらかになって行く事がわかります。

グラフの表記と、音響インピーダンスの対応は、以下の通りです。

[12_調和解析_50.s1p]　：　50[Pa・s/m]

[12_調和解析_409.s1p]：409[Pa・s/m]

[12_調和解析_0.s1p]　　：　　0[Pa・s/m]

409[Pa・s/m]は空気の固有音響インピーダンスになります。

• S(Y)パラメータグラフから、インピーダンスの周波数特性を書くことができます。
• インピーダンス特性を重ねて書くには、結果フォルダにできた拡張子s1pファイルを、グラフデータのドラッグアンドドロップします。
