例題28 ヒートシンク境界条件を用いた熱抵抗値モデル(定常解析)


本例題について



解析空間

項目

条件

解析空間

3次元

モデル単位

mm



解析条件

項目

条件

ソルバ

熱伝導解析[Watt]

解析の種類

定常解析

解析オプション

なし



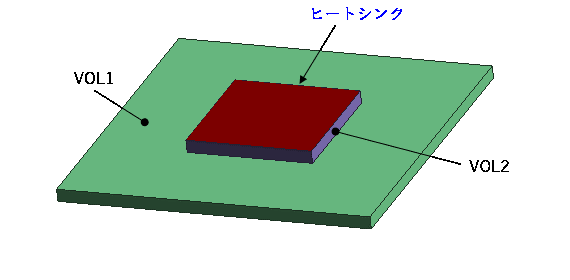

モデル図

基板(VOL1))とIC(VOL2)をソリッドボディで定義します。

外部境界条件は、自然対流を設定します。

また、ICの上にヒートシンクの熱伝達を解析するために、VOL2の天面に境界条件「ヒートシンク」を設定します。









ボディ属性および材料の設定

ボディ No./ボディタイプ

ボディ属性名

材料名

メッシュサイズ

0/Solid

VOL1

006_ガラスエポキシ※

2.0

1/Solid

VOL2

001_アルミナ※

2.0

※材料データベースを利用





発熱量タブにてIC(VOL2)を以下のように設定しています。

ボディ属性名

タブ

設定

VOL2

発熱量

1W


境界条件

以下のように境界条件を設定しています。

境界条件名/トポロジ

タブ

境界条件の種類

条件

外部境界条件

熱伝達・対流

自然対流(係数自動計算)

室温(環境温度) 25 [deg]

BC_Heatsink/Face

熱伝達・対流

ヒートシンク

熱抵抗値 17 [deg/W]

室温(環境温度) 25 [deg]







解析結果

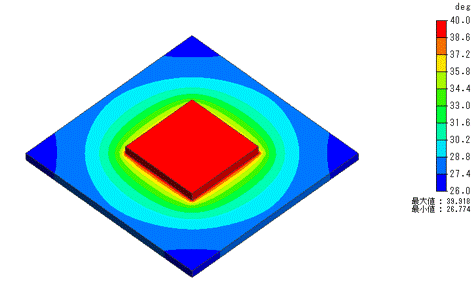

基板とIC部の温度分布の解析結果を示します。



ICの表面温度が40度になっていることがわかります。ヒートシンク境界条件を削除して外部境界条件を自然対流(係数自動計算)にした場合、ICの表面温度が93度となり、

ヒートシンクの効果によって熱が放熱されていることがわかります。
