メッシュサイズ自動調整

[メッシュ]タブの[メッシュサイズ]の設定で[自動調整(詳細設定可)]を選択するとメッシュサイズを自動調整してメッシュを生成します。

曲面に曲率に応じたメッシュサイズを自動設定し、成長率にしたがって周囲のメッシュを大きくしてメッシュを生成します。

メッシュサイズは最小メッシュサイズと最大メッシュサイズの範囲に収まるように制約されます。

面や辺などにメッシュサイズを設定している場合は、その値が優先されますので、個別設定＋自動調整という使い方も可能です。

下図はメッシュサイズ自動調整で生成したメッシュの一例です。

曲線部分のメッシュは細かくなり、それ以外のメッシュは粗くなっています。

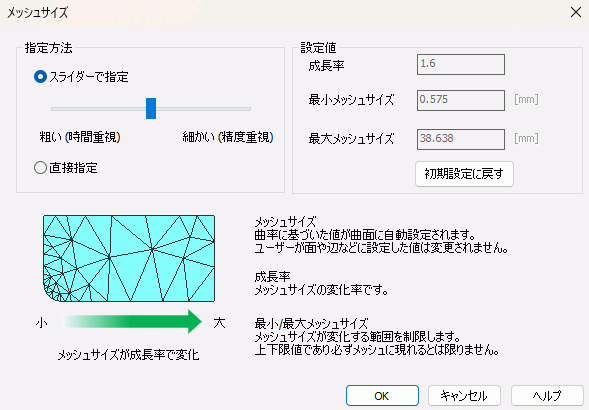

設定ダイアログから成長率、最小メッシュサイズ、最大メッシュサイズを調整可能です。

設定項目	解説
成長率	メッシュサイズを大きくするためにかける比率です。成長率で計算されたメッシュサイズは最小メッシュサイズと最大メッシュサイズの制約を受けます。
最小メッシュサイズ	メッシュサイズの下限値です。
最大メッシュサイズ	メッシュサイズの上限値です。
初期設定に戻す	成長率、最小メッシュサイズ、最大メッシュサイズを初期値へ戻します。
