6面体メッシュの設定

設定項目	解説
スイープメッシュを使用	メッシュ設定で6面体フリー／スイープメッシュを選択した時、スイープ可能なボディに対してスイープメッシュを作成します。
多対多(N:N)に拡張	多対多に拡張したスイープが使用でき、スイープ可能なボディの範囲が広がります。OFFにすると通常の多対１のスイープのみ可能です。
自動的にブロック分割	スイープできないボディを切断してスイープ可能なボディに分割します。必ずしも分割できるとは限りません。
スイープできないボディをハイライト	メッシュ分割後にスイープできなかったボディをハイライトします。

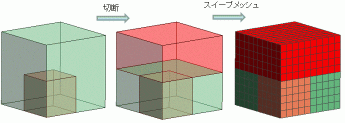

積層構造に切断	Z軸に垂直な面で切断した後にスイープメッシュを作成します。スイープできないボディが残ればエラーになります。圧電解析だけ使用できます。
