メッシュサイズの最適化

メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。数を減らすと計算時間を短縮できますが、単純にメッシュサイズを大きくしてメッシュ数を減らすと解析精度が低下してしまいます。

解析精度を維持しつつ計算時間を短縮するには、応力解析における変位や電場解析における電界等のフィールド 電場解析における電界、熱解析における温度、応力解析における変位のように解析モデル空間において分布を持つ物理量の変化の大きい部分の

メッシュサイズを小さく設定し、解析にあまり影響しない部分のメッシュサイズを大きく設定します。

メッシュサイズの設定方法については「部分的なメッシュサイズの設定方法[ボディ、トポロジ]」、「部分的なメッシュサイズの設定方法[特定の領域]」を参照してください。

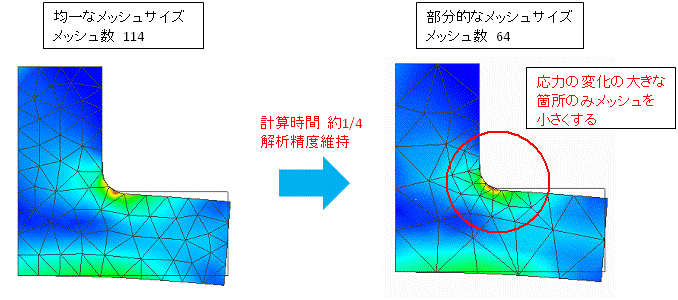

以下に応力解析におけるメッシュサイズの最適化の一例を示します。
