時間依存入力の設定

過渡解析では、時間に対する依存性をテーブルにて入力できます。

時刻についてはテーブル下部に記載の最終時刻まで入力してください。

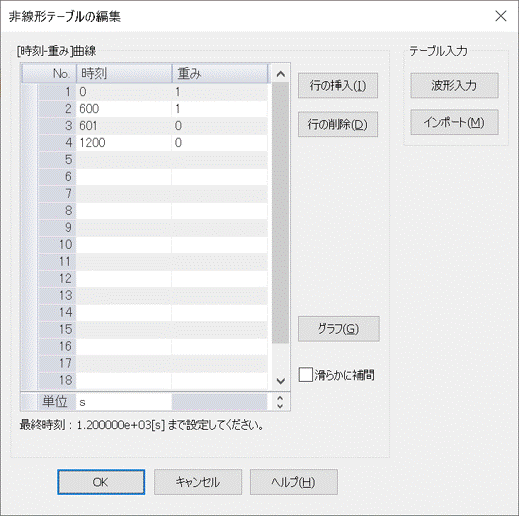

テーブル入力機能

テーブル入力の補助機能として、[インポート]と[波形入力]があります。

インポートではcsvファイルを読み込むことでテーブルに入力できます。

波形入力では、強度や周期などを指定してテーブルに入力することができます。

波形入力画面でグラフの波形を確認することができます。

(注意：解析条件で自動ステップが指定されている場合、この機能は使用できません。)

波形選択	DUTY比/パルス幅	ダイアログ画面	設定値	補足

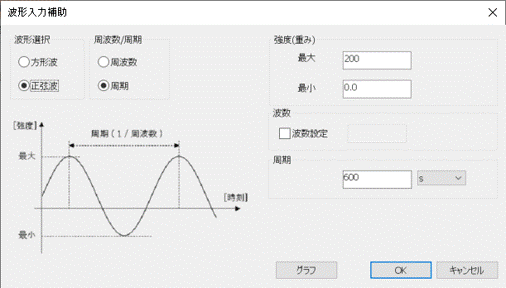

[正弦波]	-		・[テーブル終了時刻] ・[周波数]もしくは[周期] ・[強度]の最大・最小	1周期の間に20点のデータが補間されて入力されます。強度入力は、重み以外を指定した場合は、単位選択できます。

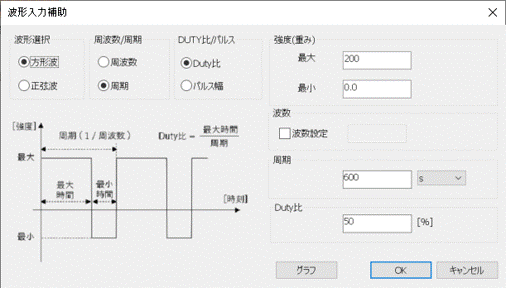

[方形波]	[Duty比]		・[テーブル終了時刻] ・[周波数]もしくは[周期] ・[強度]の最大・最小・[Duty比] (0～100%)	方形波の立ち上がり、立下り時間が周期の1/1000となるように点数が補間されます。強度入力は、重み以外を指定した場合は、単位選択できます。

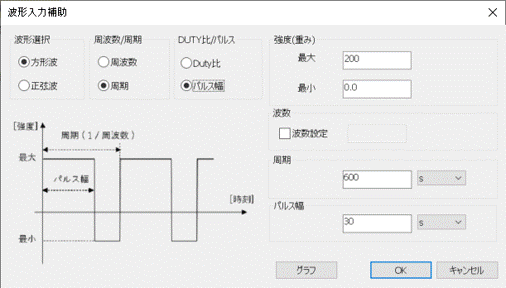

[方形波]	[パルス幅]		・[テーブル終了時刻] ・[周波数]もしくは[周期] ・[強度]の最大・最小・[パルス幅]	方形波の立ち上がり、立下り時間が周期の1/1000となるように点数が補間されます。強度入力は、重み以外を指定した場合は、単位選択できます。
