音速タブ

設定項目

解説

実数部

音速を設定します。

　一気圧の空気中の音速は

　　331.5+0.6ｔ （ｔは摂氏温度）

　　で算出されます。

虚数部/減衰係数

音速の虚数部/減衰係数を設定します。

　虚数部は減衰を表し、超音波になると無視できない

場合があります。キルヒホッフの理論式は次式で、周波数に

比例して大きくなります。導出。

ω：角周波数、ｃ：音速、μ：粘性係数、ρ：密度 γ：比熱比、κ：熱伝導率、Cｖ：定積比熱

空気の場合は2.7x10-7f, 水の場合は2.8x10-9f、ここで、

f  は周波数です。

　過渡解析 時間的にフィールド分布が変化している解析。で設定する減衰係数はテクニカルノートの

(4')式にあるβとなります。

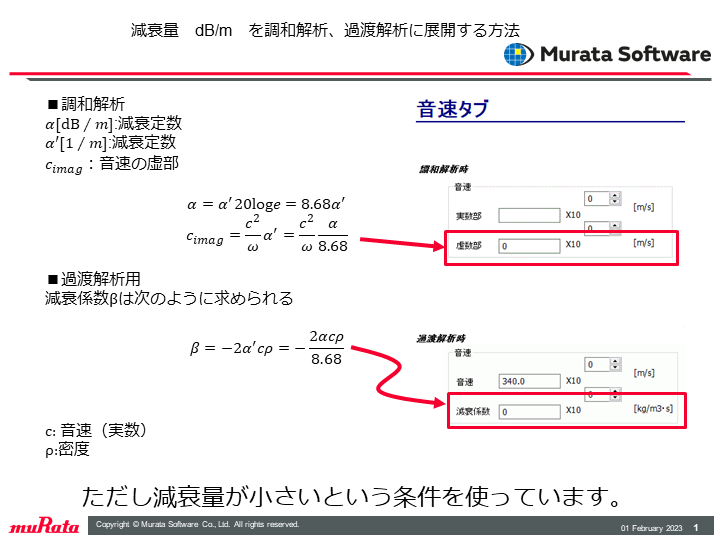

　減衰定数[dB/m]からの計算方法。

周波数依存

音波、調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。の場合のみで有効です。

周波数依存性のあり、なしのいずれかを選択します。

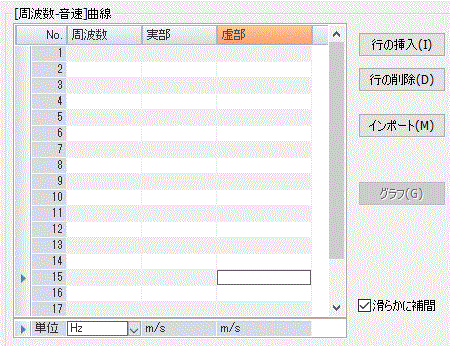

ありを選択した場合、をクリックすると、[周波数-音速]曲線テーブルが開きます。

ここに、周波数と、それに対応した音速の実部、虚部を入力します。
