回路図エディタ

回路図エディタの画面について説明します。

素子を登録して外部回路図を作成します。

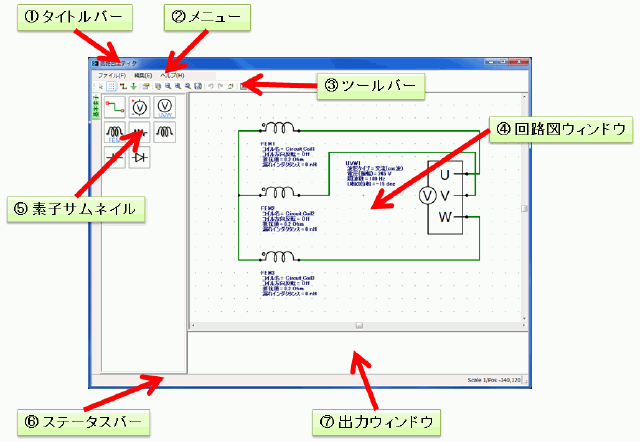

①	タイトルバー	アプリケーション名（回路図エディタ）が表示されます。
②	メニュー	回路図エディタで実行できる操作のメニューです。詳細は「メニュー一覧」を参照してください。
③	ツールバー	回路図エディタでよく使用する操作メニューを、アイコンを押すことで実行できます。詳細は「ツールバー」を参照してください。
④	回路図ウィンドウ	回路図の編集を行う画面です。素子、接続線を登録することができます。
⑤	素子サムネイル	回路図エディタで使用できる素子リストが、素子のサムネイル(縮小見本)で表示されます。素子サムネイルをマウスでクリックし、回路図ウィンドウに置くことで素子を登録できます。
⑥	ステータスバー	回路図エディタの操作に応じてメッセージ、マウス座標、回路図画面スケールなどが表示されます。
⑦	出力ウィンドウ	ログが表示されます。
