例題１５ コロナ放電（不平等電界）の解析

本例題について

• 空気中に配置された針電極と平面電極間にできる不平等電界の強さを解析する例を示します。


• 電界分布、等電位面などを結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

• プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

静的な電位を与えて電場解析を行いますので静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。を選択します。

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	電場解析[Coulomb （クーロン） Femtetの電場解析ソルバの名称]
解析の種類	静解析 （容量値）
解析オプション	選択なし



空気領域の形状を手動で作成するため、自動作成をOFFに設定しています。

タブ設定	設定項目	条件
メッシュタブ	空気領域自動作成	空気領域を自動作成する：OFF

モデル図

空気のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。の内部に円柱形状と球形状のソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディを組み合わせて針電極を作成し、

針電極の上面に1V、空気下部に0V（平面電極）の電位を設定しています。

ボディ属性および材料定数の設定

ボディ No./ボディ タイプ	ボディ属性名	材料名
0/Solid	Air	000_空気※
3/Solid	Elec	008_銅Cu※

※材料データベースを利用

境界条件

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件の種類	条件
V0/Face	電気	電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。	電位指定　0[V]
V1/Face	電気	電気壁	電位指定　1[V]
外部境界条件※	電気	磁気壁 電界がその境界に沿うような扱いになる境界条件。電磁場を解析するモデルの対称境界などに用いる。



※外部境界条件は[モデル]タブの




[外部境界条件] をクリックして設定できます。

解析結果

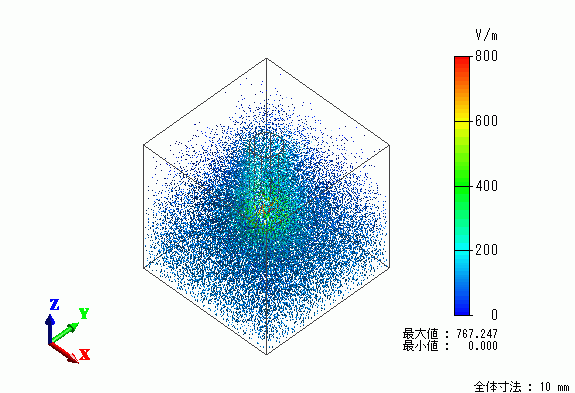

電界ベクトルの解析結果を示します。

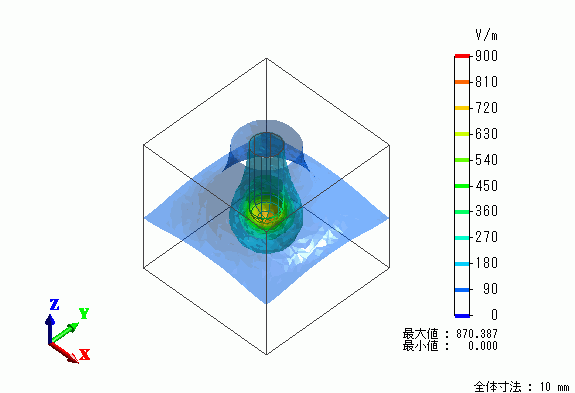

電界の大きさの等高面コンター 等高線図を示します。



下の平面電極から針電極先までの電界の大きさのグラフを示します。

針電極の周りに不均一な電界が生じていることがわかります。
