簡易流体例題１ 筒内の空気の流れ
本例題について
-
筒内に空気を送ったときの流れを定常解析した例を示します。
-
流体は層流のみ、非粘性、非圧縮性です。
-
流速分布を解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
流体解析[Bernoulli] |
|
|
解析の種類 |
定常解析 |
|
解析オプション |
簡易流体解析をチェック |

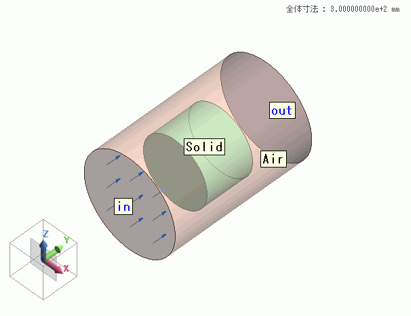

モデル図
筒の中を満たす流体部分(Air)はソリッドボディで形状を作成し、材料定数を「000_空気」に設定しています。
筒の中に流れを遮る固体をソリッドボディで作成し、材料定数を「Solid」に設定しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
Air |
000_空気※ |
|
1/Solid |
Solid |
Solid |
※材料データベースを利用
境界条件
流体入口に流速、出口に流入/流出を設定しています。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
in/Face |
流体 |
流入 |
流速指定： 1[m/s] |
|
out/Face |
流体 |
流入/流出 |
自然流入/流出 |
解析結果

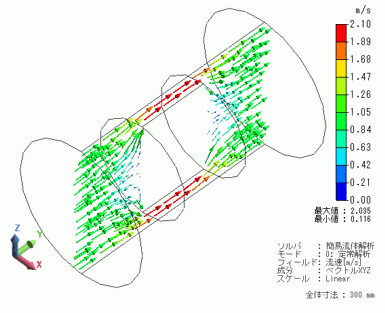

流速分布の解析結果（断面図）を示します。
流れを遮る固体があり流体の通り道が細くなっている場所で、流速が約2倍になっているのが分かります。
