例題３１表面波の進行

本例題について

説明はこちら。
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）

解析条件

項目	条件
ソルバ	圧電解析[Rayleigh]
解析空間	2次元
解析の種類	調和解析
単位	um
拘束する変数	無し

調和解析タブにおいて以下のように設定しています。

タブ設定

設定項目

条件

調和解析

周波数

スイープタイプ

ひとつの周波数

を選択

1[GHz]

周波数スイープ

逐次スイープ

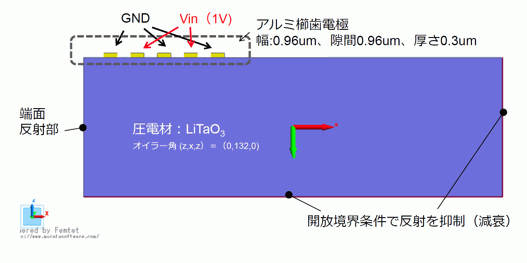

モデル図

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	アルミ電極	001_アルミニウムAl※
1,2,3,4,5/Solid	圧電基板	201_タンタル酸リチウム※

※材料データベースを利用

境界条件

境界条件名/トポロジ	タブ	境界条件の種類	条件
GND/Face	電気	電気壁	電位指定：電位 0[V]
V1/Face	電気	電気壁	電位指定：電位 1[V]
PML/Edge	機械	開放境界

解析結果

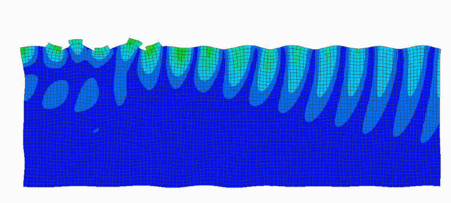

変位のコンター図を以下に示します。

さらに、変形した状態で表示する為、変位、のボタンを押して、変位図にしています。

また、メッシュ、のボタンも押して、メッシュも同時に示しているのが、下の図になります。

この状態でアニメーション表示すると、進行波になっていることがよくわかります。
