エクスポート時の設定項目

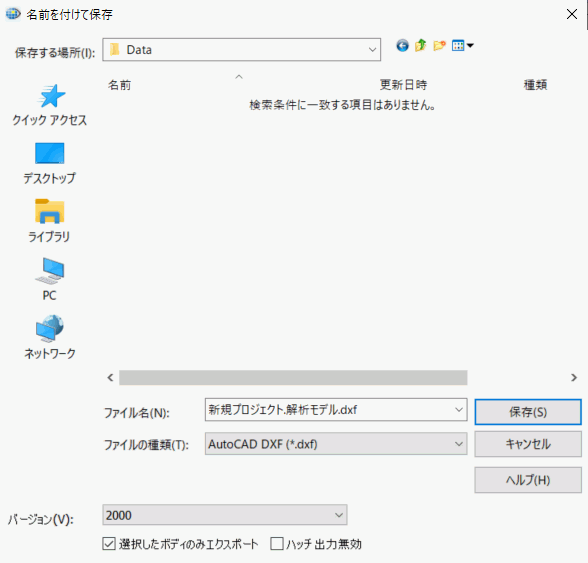

[ファイル]メニュー
から、[エクスポート]
を選択するとエクスポートダイアログを起動できます。
対応しているCADデータについては「CADデータのインポート/エクスポート」を参照してください。
|
設定項目 |
解説 |
|
ファイル名 |
エクスポートするファイルの名前を指定します。 |
|
ファイルの種類 |
エクスポートするファイルの種類を選択します。 |
|
バージョン |
エクスポートするファイルのバージョンを選択します。 読み込むアプリケーションがこのバージョンに対応していなければなりません。
|
|
選択したボディのみ |
このオプションをチェックしておくと、ダイアログ起動前に選択していたボディのみエクスポートします。 |
|
ハッチ出力無効 |
このオプションをチェックしておくと、シートボディまたはソリッドボディの断面形状をハッチとして出力せず、構成する辺を個別に出力します。
|
