ソルバの選択タブ
ソルバの選択をするタブです。
[解析条件の設定]ダイアログに表示されます。ダイアログの表示方法は「解析条件の設定」を参照してください。
選択されたソルバに応じて「解析条件タブ」が現れます。
連成解析を行う場合は複数のソルバを選択してください。
Femtetで可能な連成解析の組み合わせは「Femtetの連成解析機能」を参照してください。

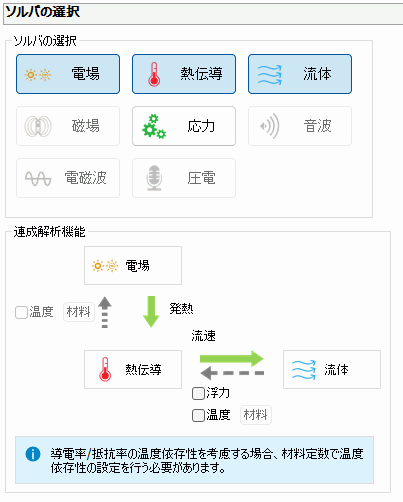

複数のソルバを選択すると、以下のような連成解析機能のつながりを示す図が表示されます。
ソルバ間で受け渡される物理量と方向が表示されます。
ソルバの組み合わせによっては、図内でのチェックボックスによる設定が必要になります。
以下の表に設定項目について示します。
|
ソルバの組み合わせ |
設定項目 |
|
電場 / 熱伝導
|
[温度]チェックボックス
導電率/抵抗率温度依存性を考慮するかどうか切り替えることができます。 チェックがオンになっている場合、双方向連成解析になります。 材料定数に抵抗率の温度依存性データが設定されていない場合、
[材料]ボタン
温度依存性が考慮される材料を確認することができます。 個別に温度依存性を考慮するかしないかを切り替えることもできます。 |
|
電場 / 応力
|
[静電力]チェックボックス
チェックをオンにすることで、静電力を考慮することができます。
[電歪]チェックボックス
チェックをオンにすることで、電歪を考慮することができます。
かならずどちらかのチェックをONにする必要があります。 |
|
磁場 / 熱伝導
|
[温度]チェックボックス
透磁率、導電率の温度依存性を考慮するかどうか切り替えることができます。 チェックがオンになっている場合、双方向連成解析になります。 材料定数に透磁率、導電率の温度依存性データが設定されていない場合、
[材料]ボタン
温度依存性が考慮される材料を確認することができます。 個別に温度依存性を考慮するかしないかを切り替えることもできます。 |
|
電磁波/ 熱伝導
|
[温度]チェックボックス
誘電率の温度依存性を考慮するかどうか切り替えることができます。 チェックがオンになっている場合、双方向連成解析になります。 材料定数に誘電率の温度依存性データが設定されていない場合、
[材料]ボタン
温度依存性が考慮される材料を確認することができます。 個別に温度依存性を考慮するかしないかを切り替えることもできます。 |
|
圧電 / 音波
|
[音圧]チェックボックス
チェックをオンにすることで、音波が固体材料に与える音圧を考慮することができます。 チェックがオンになっている場合、強連成解析になります。 |
|
熱伝導 / 流体
|
[浮力]チェックボックス
チェックをオンにすることで、温度差に起因する浮力を考慮することができます。 自然対流を考慮することができます。 チェックがオンになっている場合、双方向連成解析になります。
[温度]チェックボックス
流体材料の温度依存性を考慮するかどうか切り替えることができます。 チェックがオンになっている場合、双方向連成になります。 材料定数に流体材料の温度依存性データが設定されていない場合、
[材料]ボタン
温度依存性が考慮される材料を確認することができます。 個別に温度依存性を考慮するかしないかを切り替えることもできます。
|
