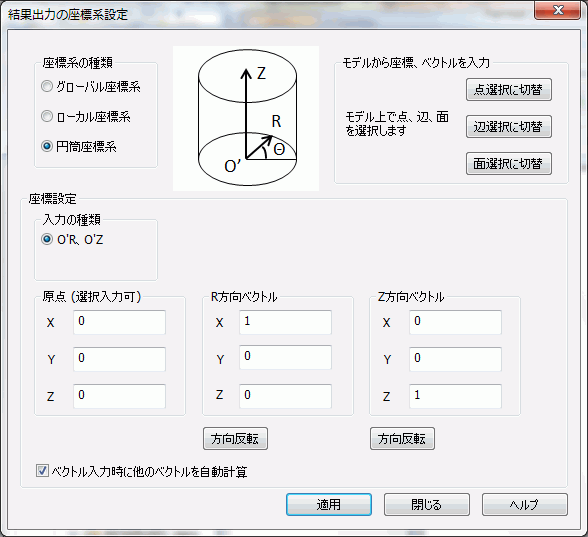

座標系設定

設定項目

解説

座標系の種類

座標系を選択します。

[ローカル座標系]と[円筒座標系]が選択できます。

初期の座標系に戻す場合は、[グローバル座標系]を選択します。

座標設定

入力の種類

ローカル座標系において、入力する方向ベクトルの組を選択できます。

X方向ベクトル、Z方向ベクトル、または、X方向ベクトル、Y方向ベクトルから選択できます。

ローカル直交座標系の場合は3点指定が可能です。
点1が原点、点1、点2を結ぶベクトルをX方向ベクトルとし、点3でXY平面を確定します。

原点

座標系の原点を入力します。

方向ベクトル

座標系の方向ベクトルを入力します。

方向反転

方向ベクトルを反転します。

他のベクトル
自動計算

[ベクトル入力時に他のベクトルを自動計算]がオンの場合は、
方向ベクトルを入力時に他の方向ベクトルの値を自動計算して入力します。

モデルから入力

点から入力

原点入力時は、選択した頂点や節点の座標が原点に入力されます。

方向ベクトル入力時は、原点を始点、選択した頂点や節点を終点とするベクトルが方向ベクトルに入力されます。

辺から入力

原点入力時は、選択した辺の中点が原点に入力されます。

方向ベクトル入力時は、選択した辺の接線が方向ベクトルに入力されます。

意図した方向と逆方向の場合は、方向反転ボタンで反転できます。

面から入力

原点入力時は、選択した面の重心が原点に入力されます。

方向ベクトル入力時は、選択した面の法線が方向ベクトルに入力されます。

意図した方向と逆方向の場合は、方向反転ボタンで反転できます。
