任意座標の計算結果

[解析結果]タブの



から、[任意座標の計算結果]をクリックすると、任意の位置での計算結果が表示されます。

要素境界上の点を指定した場合は、各要素の計算結果の平均値が表示されます。
「コンターの描画設定」の平均化オプションで平均値出力のON/OFFを切り替え可能です。
異種材料の境界点を指定した場合は、各材料での計算結果が出力されます。
計算方法の詳細については「フィールド値計算方法」を参照してください。

操作方法

計算する点の座標を入力し、計算ボタンをクリックすれば出力

ウインドウにその点のフィールドが出力されます。

マウスによる座標指定

座標の入力は、モデル上の位置をマウスで指定することもできます。

マウスによる座標指定は、モデルの頂点のみ可能です。
頂点以外の座標が必要な場合は、その座標値を入力してください。

設定登録

任意座標の計算結果の設定をツリーに登録できます。

登録される情報は、座標値と出力するフィールドの情報です。

詳細は「結果表示設定の登録」を参照してください。

計算するフィールド

下記の選択ボックスにてフィールドタイプ、ベクトルの成分、位相を選択します。

出力ウィンドウの表示

Pointは計算した座標、Resultがその点でのフィールドです。

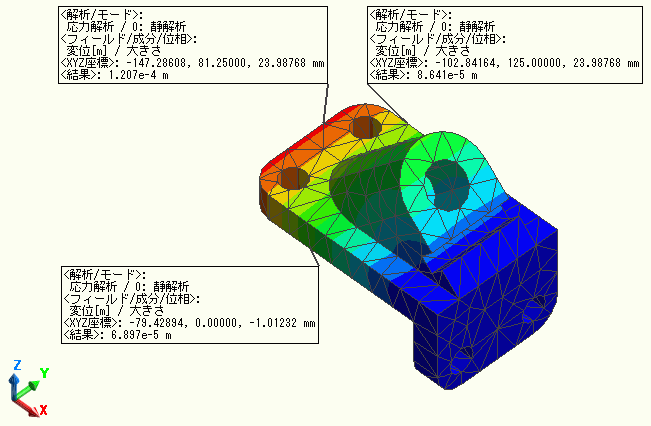

ツールチップの表示

計算座標にツールチップで結果を表示します。

ツールチップの操作については、「ツールチップのクリップ」を参照してください。
