熱伝導解析の概要

Femtetでは熱伝導解析ソルバをWatt（ワット）と呼んでいます。

Wattでは固体内の温度分布を解析します。定常解析／過渡解析、さらに非線形材料が解析できます。

応力解析と連成解析を行うことで温度分布を考慮した熱応力も解析できます。

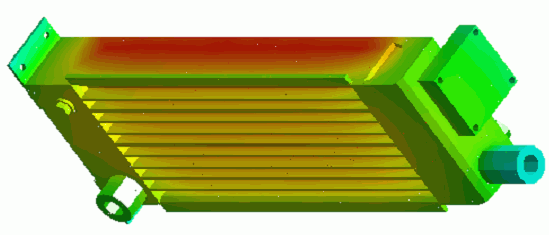

以下の図はラジエータの温度分布を解析した事例です。

さらに詳しい解析機能について「熱伝導解析」を参照してください。

Femtetでは簡易流体解析ソルバをPascal（パスカル）と呼んでいます。

このPascalは熱伝導解析[Watt]との連成により、簡易熱流体解析[Pascal/Watt]が可能です。

Pascal/Wattでは２次元または３次元の強制対流による放熱の解析を行うことが出来ます。

流体は定常解析、熱は定常／過渡解析が可能です。

以下の図はプリント基板上ICを空冷する解析をした事例です。

簡易熱流体解析のさらに詳しい解析機能については「簡易熱流体解析」を参照してください。

なお、流体の流れのみを解析したい場合は、簡易流体解析ソルバPascal単体での解析も可能です。

簡易流体解析のさらに詳しい解析機能については「簡易流体解析」を参照してください。
