静解析（抵抗値）の場合の電気壁
電気壁の設定をします。

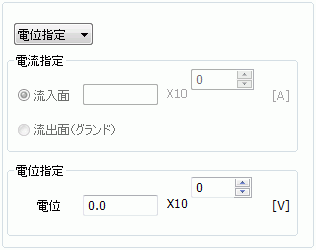

[境界条件の編集]ダイアログの電気タブで電気壁を選択すると表示されます。
電界が垂直に入るような境界を指定します。コンボボックスで電気壁の種類を選べます。
|
設定項目 |
解説 |
|
電流指定 |
流入面 指定した電流が、電気壁が設定された面から解析領域に流れ込みます。
流出面（グランド） 電流が解析領域から流れ出る面に使用します。 このとき、電気壁の設定された面の電位は0Vとして扱われます。
|
|
電位指定 |
電気壁の設定された面の電位を指定します。 |
|
電位が未知である電極を定義する場合に使用します。
言い換えると、浮き電極は未知等ポテンシャルの境界です。
解析結果として浮き電極の電位が出力されます。 |
