UVW(三相電圧源)
三相交流電圧源の素子です。
素子図
パラメータ
|
名前 |
説明 |
単位 |
デフォルト値 |
|
波形タイプ |
電圧源の波形タイプを以下から選択します。
任意波形を選択した場合は、 電圧波形テーブルで時刻と電圧値の関係を入力してください。 1番目のデータ点と最後のデータ点で電圧値を一致させると、設定したデータを1サイクル分として繰り返します。 繰り返さない場合は、計算時間ステップの最後の時間までテーブルに入力して下さい。
|
|
交流(cos波) |
|
電圧(振幅) |
相電圧の振幅値を入力します。
結線タイプがY結線の場合、相電圧=1/√3*線間電圧、 結線タイプがΔ結線の場合、相電圧=線間電圧となります。
|
V |
10 |
|
周波数 |
周波数を入力します。
|
Hz |
100 |
|
U相の位相 |
U相の初期位相θ[deg]を入力します。
波形タイプが任意波形で、1番目のデータ点と最後のデータ点で電圧値が同一の場合、
|
deg |
0 |
|
相順 |
UVWの相順を選択します。 電圧値[V]はそれぞれ以下の通りとなります。 波形タイプが[交流(cos波)]の場合
U-V-W： U相：振幅*cos(2πf*t+θπ/180) V相：振幅*cos(2πf*t+(θ+120)π/180) W相：振幅*cos(2πf*t+(θ+240)π/180)
U-W-V： U相：振幅*cos(2πf*t+θπ/180) V相：振幅*cos(2πf*t+(θ+240)π/180) W相：振幅*cos(2πf*t+(θ+120)π/180)
U-V-W： U相：振幅*sin(2πf*t+θπ/180) V相：振幅*sin(2πf*t+(θ+120)π/180) W相：振幅*sin(2πf*t+(θ+240)π/180)
U-W-V： U相：振幅*sin(2πf*t+θπ/180) V相：振幅*sin(2πf*t+(θ+240)π/180) W相：振幅*sin(2πf*t+(θ+120)π/180)
波形タイプが[任意波形]の場合
1番目のデータ点と最後のデータ点で電圧値が同一の場合、
|
U-W-V |
|
|
結線タイプ |
電圧源の結線タイプを選択します。
結線図は以下の通りです。

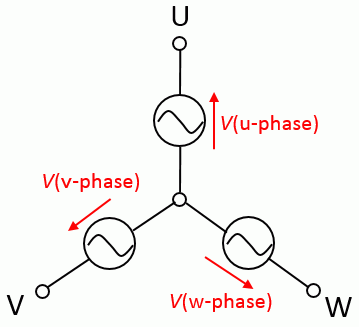

結線タイプがY結線の場合
結線タイプがΔ結線の場合 相順がU-V-W：

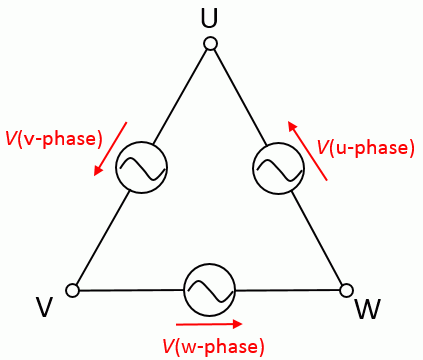

相順がU-W-V：
|
Y結線 |
ボタンをクリックし、
