例題１８_回転するコマ周りの流れ解析
本例題について
-
移動壁の機能を用いて、回転するコマの周りの流れを計算します。
-
流速分布、流速ベクトル、流線、壁面トルクを解析結果として見ることができます。
-
表に記載されていない条件は初期設定の条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析条件
|
項目 |
条件 |
|
流体解析[Bernoulli] |
|
|
解析空間 |
3次元 |
|
解析の種類 |
|
|
単位 |
mm |
メッシュタブの設定を以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
標準メッシュサイズ |
指定、20[mm] |

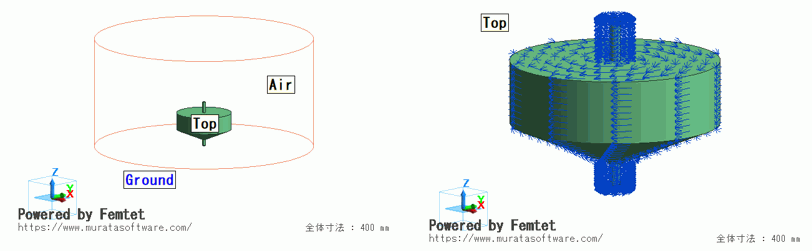

モデル図
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
5/Solid |
Top |
002_ポリカーボネイト(PC)※ |
|
6/Solid |
Air |
000_空気※ |
※空気、ポリカーボネイトは材料データベースを利用
Topのボディ属性において移動壁を設定しています。
|
ボディ属性名 |
タブ名 |
設定 |
|
Top |
固体 |
固体壁の種類：移動壁 壁の運動：回転 軸のベクトル：0.0,0.0,1.0 軸の座標：0.0,0.0,0.0 角速度：-1000[r/min] |
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
Ground/Face |
流体 |
固体壁 |
|
|
外部境界条件 |
流体 |
流入/流出 |
自然流入/自然流出 |
解析結果

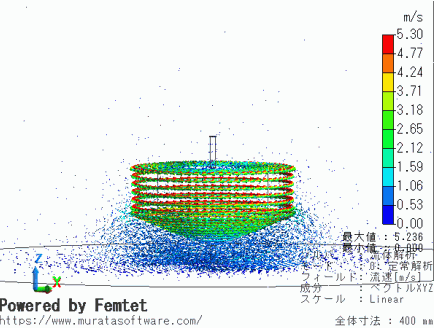

流速分布ベクトル図を表示します。

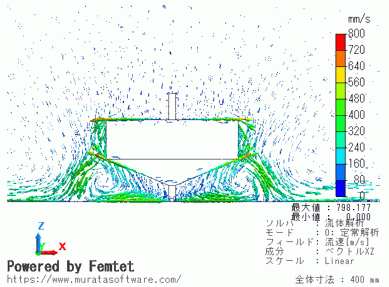

次に、y = 0 断面図で、ベクトルXZ成分のベクトル図を表示します。
コマの下側に渦が発生しているのが確認できます。
テーブル値で壁面トルクを確認します。
壁面トルクは、1.314e-4 [N m] となります。
空気抵抗による減速の影響を確認することができます。
