例題１１ 導体の抵抗値の計算

本例題について

• 中央部分に出っ張り形状を有する導体の抵抗値の計算例を示します。


• 抵抗値や導体内部の電流密度を解析結果として得ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

抵抗値の計算を行う場合は材料構成は導体を選択します。

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	電場解析[Coulomb （クーロン） Femtetの電場解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。 (抵抗値)
解析オプション	選択なし

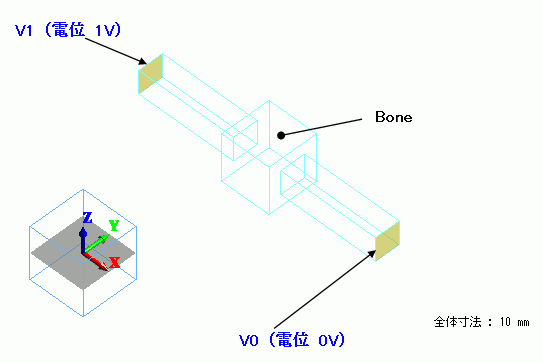

モデル図

直方体ソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディのブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のこと演算を行い、抵抗体用ソリッドボディを定義します。

抵抗値計算を行いますので複数の電極を電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。の境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件を用いて

電流の入出力面に設定し、異なる電位を与えます。

ボディ属性および材料定数の設定

材料としてアルミニウムを選択しています。

ボディ No./ボディ タイプ	ボディ属性名	材料名
3/Solid	Bone	001_アルミニウムAl※

※材料データベースを利用

境界条件

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件の種類	条件
V0/Face	電気	電気壁	電位指定： 0[V]
V1/Face	電気	電気壁	電位指定： 1[V]

解析結果

テーブルの抵抗[ohm]タブで、境界条件V0を設定した面（電極1）と
境界条件V1を設定した面（電極2）の間の抵抗R1-2が2.33×10^-4 Ωであることが確認できます。

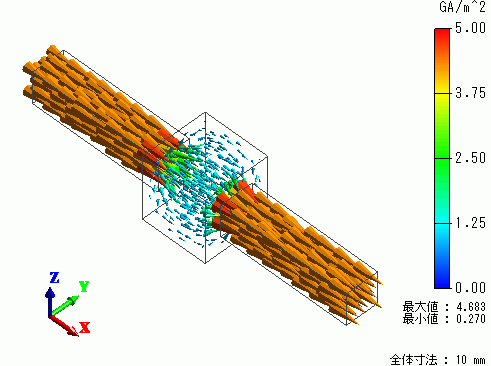

電流密度ベクトルの解析結果を示します。

中央の出っ張り形状部分においては電流密度が低くなっている様子が分かります。
