例題１８ 異方性弾性定数をもつ材料の解析

本例題について

• 異方性 方向によって特性が変わる性質の弾性定数を有する材料に圧力を均等に印加した場合の変形の様子を解析する例を示します。


• 変形の状態や変位分布、応力分布を解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm

解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	応力解析[Galileo （ガリレオ） Femtetの応力解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
解析オプション	なし

モデル図

立方体のソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディを作成し、材料として異方性弾性定数をもつルチルを設定しており、

材料の異方軸をボディ属性 ボディの電流値、発熱量など、材料定数以外の物性値の方向タブにて（X,Y,Z)=(1,1,1)の方向に設定しています。

さらに外部境界条件 境界には、ボディに挟まれた内部境界と、表面にある外部境界があるが、外部境界に与えられた境界条件にて材料を圧縮する方向の圧力を設定しています。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	CUBIC	201_ルチル※

※材料データベースを利用



ボディ属性名	方向
CUBIC	指定方法：ベクトル ベクトル：X=1.0、Y=1.0、Z=1.0

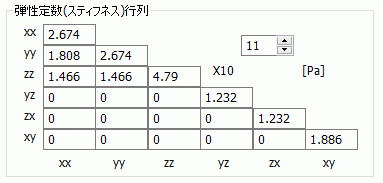

この設定によりルチルの最も弾性定数の大きい33成分の方向が（X,Y,Z)=(1,1,1)の方向に設定されました。

境界条件

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件の種類	条件
外部境界条件	機械	圧力	1×106[Pa]



解析結果

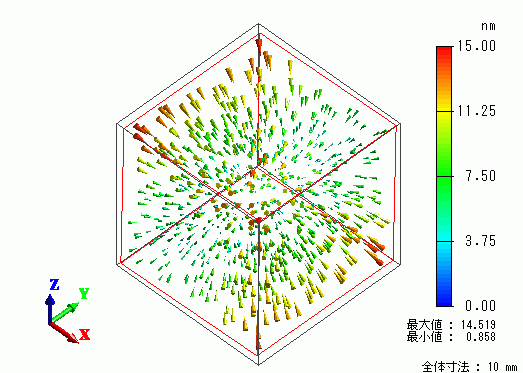

変位ベクトル図を示します。

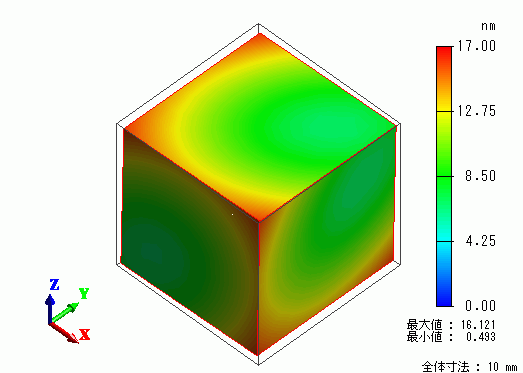

変位図を示します。コンター 等高線図は変位の大きさを示してます。

（X,Y,Z)=(1,1,1)の方向の圧縮変位が最も少ないことが分かります。



さらに内部の応力ベクトル図を示します。

変位量には異方性がありましたが、圧力を均等に加えているため、内部応力は均等に-1[MPa]となっていることが分かります。
