例題１ 棒磁石の作る磁場

本例題について

• フェライトの棒磁石が作る磁場の解析例を示します。


• 磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
解析オプション	なし

モデル図

フェライト磁石のソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディ(mag)を定義しています。

フェライト磁石の磁化の方向はデフォルトの方向（Z軸＋方向）が設定されています。

したがってフェライト磁石の上面が磁石のN極、下面がS極に対応します。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	mag	mag

※材料データベースを利用



材料定数は以下のように設定しています。

材料名	タブ	定数
mag	透磁率	材料タイプ：永久磁石
	磁石	磁化の強さ：　0.5



境界条件

設定なし

解析結果

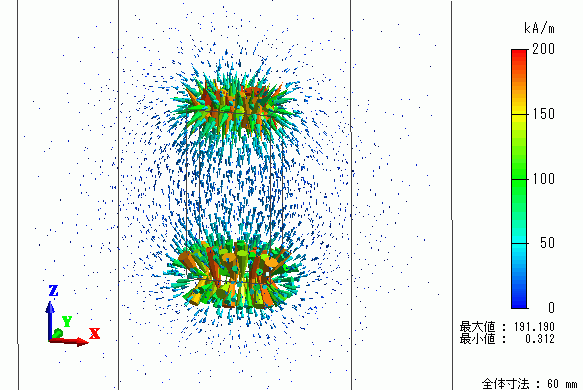

空気中の磁界ベクトルの解析結果を示します。磁石中の磁界を非表示にしています。

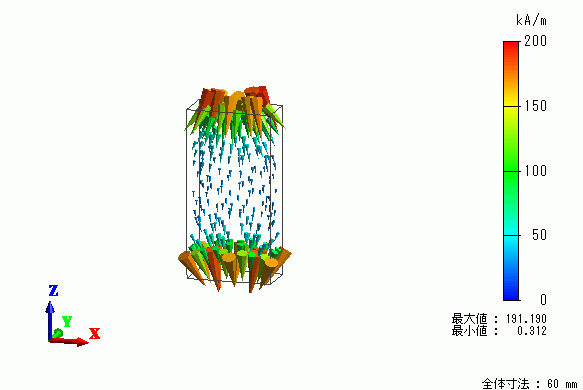

磁石内部の磁界ベクトルの解析結果を示します。空気中の磁界を非表示にしています。

磁石のN極、S極面上では空気中の磁界の向きと方向がが逆になっていることが分かります。

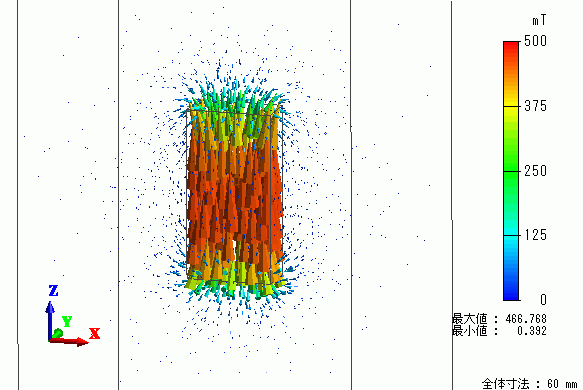

磁束密度ベクトルの解析結果を示します。

磁石内部では磁界と磁束密度ベクトルの向きが逆向きになっていることが分かります。
