例題９ ループコイルのインダクタンス



• ループコイルのインダクタンスの解析例を示します。


• ループコイルのインダクタンスの他に磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
解析オプション	なし

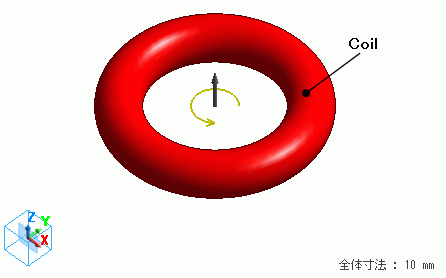

モデル図

ループコイルのボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。（Coil）を定義しています。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	Coil	008_銅(Cu)※

※材料データベースを利用



ループコイルに電流を流すため、ボディ属性は以下のように設定しています。

ボディ属性名	タブ	設定
Coil	電流	波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1

境界条件

設定なし

解析結果

インダクタンスの解析結果は、[解析結果]タブの、





 [テーブル] で表示できます。

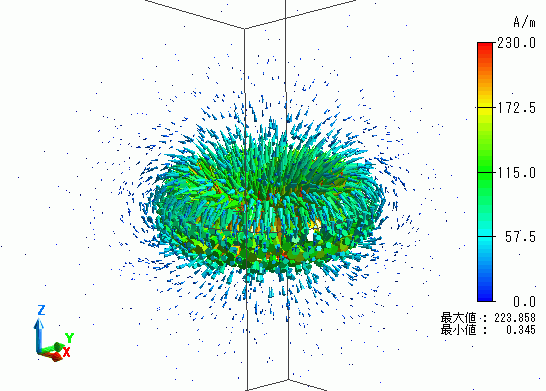

ループコイルによって発生する磁界ベクトルの解析結果を示します。

コイルの内側においてZ軸マイナス方向に磁界が発生していることが分かります。

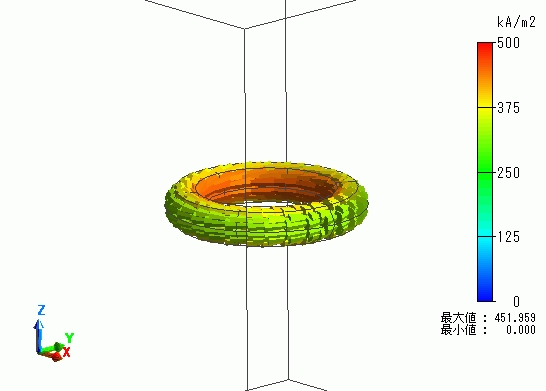

電流密度ベクトルの解析結果を示します。

コイルに設定したとおりの電流が発生していることが分かります。
