例題１２ 複数のコイルのインダクタンスと結合
本例題について
-
２つのヘリカルコイルの結合を解析した例を示します。
-
２つのコイルの結合係数や磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |
メッシュタブを以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
メッシュ設定 |
標準メッシュサイズを自動的に決定する：OFF 標準メッシュサイズ：2[mm] |

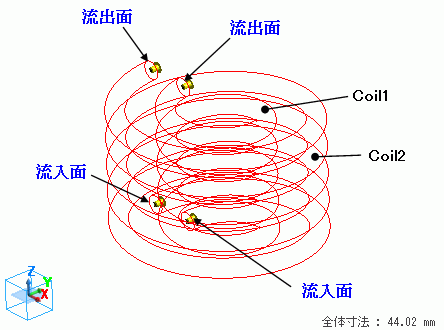

モデル図
ヘリカルコイルを２つ(Coil1,Coil2)をらせんソリッドボディで定義しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
Coil |
008_銅(Cu)※ |
|
3/Solid |
Coil2 |
008_銅(Cu)※ |
※材料データベースを利用
コイルに電流を流すため、ボディ属性は以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定(内部) 流入面、流出面を選択 |
|
Coli2 |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定(内部) 流入面、流出面を選択 |
境界条件
設定なし
解析結果
インダクタンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。
ヘリカルコイルによって発生する磁束密度ベクトルの解析結果を示します。
磁界ベクトルのYZ平面の断面図を示します。
内側のコイルの内部において特に強い磁界がZ軸マイナス方向に発生しことが分かります。

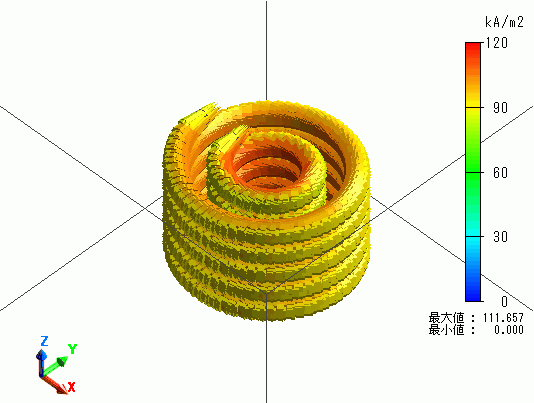

電流密度ベクトルの解析結果を示します。
コイルに設定したとおりの電流が発生していることが分かります。
