例題２６ パーミアンス係数

本例題について

• 磁石のパーミアンス係数を計算します。


• 表に記載されていない条件はデフォルトの条件を使用します。



• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]
解析空間	3次元
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
モデル単位	mm
解析オプション	なし

モデル図

球形の磁石(mag)のパーミアンス係数を計算します。

磁石の磁化の方向はデフォルトの方向（Z軸＋方向）が設定されています。

ボディ属性および材料の設定

ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。 No./ボディタイプ	ボディ属性名	材料名
1/Solid	mag	mag

※材料データベースを利用



材料定数は以下のように設定しています。

材料名	タブ	定数
mag	透磁率	材料タイプ：永久磁石
	磁石	磁化の強さ：　1.0

境界条件

外部境界条件 境界には、ボディに挟まれた内部境界と、表面にある外部境界があるが、外部境界に与えられた境界条件を開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件に設定しています。

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件の種類	条件
外部境界条件	電気	開放境界

解析結果

パーミアンス係数Pcは次式で定義されています。



　　　　Pc = B/μ0H



ここで、Bは磁束密度[T]、Hは磁界[A/m]、μ0は真空中の透磁率(4πx10-7)です。

パーミアンス係数表示手順

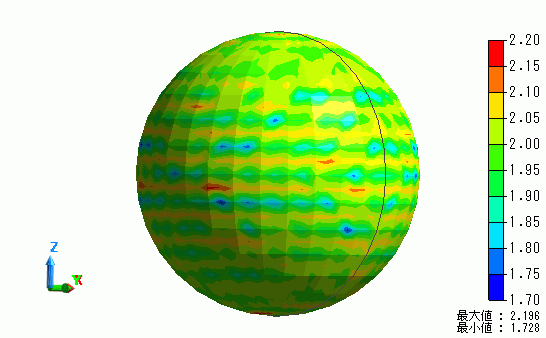

フィールドタイプを[パーミアンス係数]にし、コンター 等高線図を表示します。
