例題2 電子レンジの過渡解析
本例題について
-
電子レンジの中に置いた、骨付き肉の温度分布を解析します。
-
電磁波調和解析と熱伝導過渡解析の連成解析になります。
-
誘電率および誘電正接の温度依存性を考慮します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
-
本例題はFemtet2023.0.0で計算しました。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] 熱伝導解析[Watt] |
|
|
解析の種類 |
電磁波解析：調和解析 熱伝導解析：過渡解析 |
調和解析および過渡解析の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
||||||||||||||
|
標準メッシュサイズ |
40 |
|||||||||||||||
|
要素の種類 |
2次要素 |
|||||||||||||||
|
OFF（計算時間短縮の為） |
||||||||||||||||
|
周波数依存メッシュの設定 |
参照周波数：2.45×109[Hz] |
|||||||||||||||
|
電磁波/熱解析 |
電磁波解析の種類 |
調和解析 |
||||||||||||||
|
熱伝導解析の種類 |
過渡解析 |
|||||||||||||||
|
重み関数 |
ON |
|||||||||||||||
|
重み関数のテーブル |
|
|||||||||||||||
|
調和解析 |
周波数 |
最小 2.45×109[Hz] 最大 2.45×109[Hz] |
||||||||||||||
|
入力 |
500[W] |
|||||||||||||||
|
過渡解析 |
表 |
|
||||||||||||||
|
初期温度 |
20 [deg] |
モデル図
モデル図は例題1と同じです。
直方体のCAVITYの上に電磁波を入射する導波管を設置しています。入出力ポートは、導波管の端につけていて、名前はPORT１としました。
骨付き肉は、皿の上においてあります。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
|
0/Solid |
CAVITY |
000_空気※ |
|
|
5/Solid |
WAVEGUIDE |
000_空気※ |
|
|
6/Sheet |
転写用ボディ |
|
|
|
13/Solid |
PLATE |
PLATE |
10 |
|
75/Solid |
BONE |
BONE |
10 |
|
96/Solid |
MEAT |
WATER |
10 |
※材料データベースを利用
|
材料名 |
タブ |
値 |
||||||||||||||||||||||||||||||||||||||||||||
|
PLATE |
誘電率 |
比誘電率： 7.0 tanδ： 0.0 |
||||||||||||||||||||||||||||||||||||||||||||
|
熱伝導率 |
1.5[W/m/deg] |
|||||||||||||||||||||||||||||||||||||||||||||
|
BONE |
誘電率 |
比誘電率： 7.0 tanδ： 0.1 |
||||||||||||||||||||||||||||||||||||||||||||
|
熱伝導率 |
1.5[W/m/deg] |
|||||||||||||||||||||||||||||||||||||||||||||
|
WATER |
誘電率＆tanδ |
|
||||||||||||||||||||||||||||||||||||||||||||
|
熱伝導率 |
1.5[W/m/deg] |
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
PORT1/Face |
電気 |
入出力ポート |
基準インピーダンス： をチェック |
|
EW/Face |
電気 |
|
|
|
外部境界条件 |
電気 |
電気壁 |
|
電気的境界のデフォルトは、磁気壁です。また熱のデフォルトは、断熱です。
解析結果
電磁波の入力電力の重み関数にしたがって、内部の肉の温度が上昇・下降している様子が確認できます。

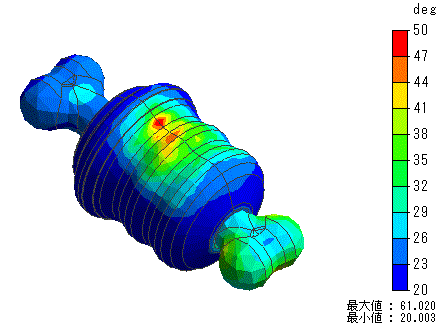

40[sec]後の温度のコンター図を確認すると、肉の温度分布を見ることができます。
