例題９ コプレーナ線路ベンド部
本例題について
-
誘電体基板上に形成したグランド付コプレーナ線路のベンド部を解析した事例を示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
マルチグリッド/アダプティブ法 |
アダプティブメッシュを使用するをチェック |
|
|
周波数依存メッシュの設定 |
参照周波数：8×109[Hz]
本設定によってHOT,GROUNDの厚みが表皮厚みより厚いため、 表面は銀材料の損失を有する境界条件が適用されます。 |
|
|
調和解析 |
スイープタイプ |
等間隔 分割数 をチェック |
|
スイープ値 |
最小 7.2×109[Hz] 最大 8.2×109[Hz] 分割数： 10 |
|
|
スイープの設定 |
逐次スイープを選択 |
|
|
入力 |
1.0[W] |
※この解析では周波数変化が少ないこと、微小な反射量を精度良く求めたい事から、高速スイープをはずして解析しました。

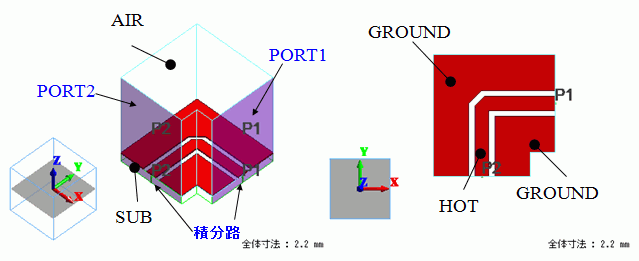

モデル図
アルミナ基板(SUB)上にコプレーナ線路のパターンを作っています。コプレーナ線路を構成する電極はソリッドボディで定義しています。
周囲はすべて電気壁になるように、外部境界条件を使って設定しています。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
4/Solid |
AIR |
000_空気※ |
|
5/Solid |
SUB |
001_アルミナ |
|
13/Solid |
HOT |
003_銀Ag※ |
|
24/Solid |
GROUND |
003_銀Ag※ |
|
26/Solid |
GROUND |
003_銀Ag※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
PORT1/Face |
電気 |
基準インピーダンス：指定する をチェックし、５０Ωを入力 導波路の計算で求めるモード数： 5 実際に３次元解析で使用するモード数： 1 モードの選択：チェックしない |
|
|
PORT2/Face |
電気 |
入出力ポート |
同上 |
|
外部境界条件 |
電気 |
電気壁 |
|
解析結果
