例題１９差動線路コネクタ付き

調和解析および開放境界の設定を以下のように行っています。

タブ設定	設定項目	条件
メッシュ	要素の種類	２次要素
	マルチグリッド/アダプティブ法	アダプティブメッシュを使用するをチェック
	周波数依存メッシュの設定	参照周波数：1×109[Hz] 表皮厚みより厚い導体ボディを境界条件とするをチェック
調和解析	スイープタイプ	等間隔分割数をチェック
	スイープ値	最小 1×108[Hz] 最大 1.5×109[Hz] 分割数：　10
	スイープの設定	逐次スイープを選択
	入力	1.0[W]
開放境界	種類	吸収境界
開放境界	吸収境界の次元	1次

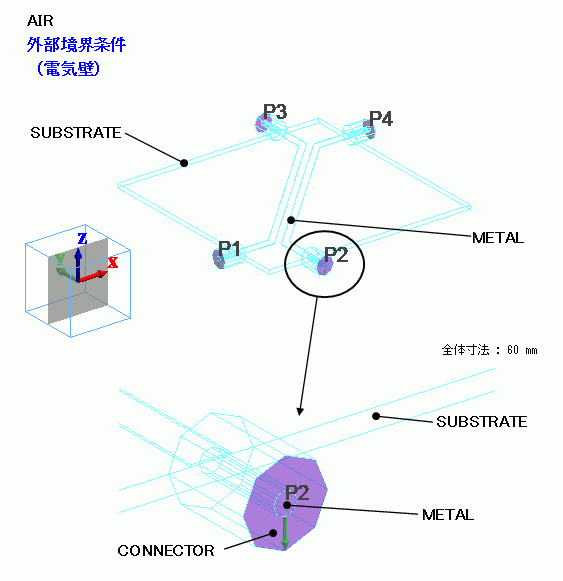

２本のマイクロストリップラインを平行に配置したモデルです。ポートは同軸コネクタを模した

形状にしています。ポートは正８角形の面を作り、その面をポートに設定しました。積分路

は内導体から正多角形の辺に向けて設定しています。

　モデルの周囲の境界条件（外部境界条件）は、電気壁として解析しました。

※材料データベースを利用

樹脂の材料定数は以下の通りです。

材料名	誘電率
樹脂	2.3

[解析結果]タブの

[チャート] からSYZ行列を実行します。

SYZ行列のメニュにある編集、ポート順交換/バランス変換を実行します。

PORT1,PORT2を選択してペア設定ボタンを押してください。次に

PORT３、PORT４を選択してペア設定ボタンを押してください。

このままでもいいのですが、”PORT(1,2)COM” と ”PORT(3,4)DIF”を入れ替えたほうが、見やすいと思いますので、順番を入れ替えます。

”PORT(1,2)COM” と ”PORT(3,4)DIF”を選択し、”交換”ボタンを押します。

するとS行列の並び順が、以下のように変換されます。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表1．S行列の並び順と略称

ポート番号	変換前	変換後
ポート番号	ダイアログ上の表示	ダイアログ上の表示	意味	略称
1	AUTO_PORT_001:m1	DIFF(AUTO_PORT_001:m1,AUTO_PORT_002:m1)	AUTO_PORT_001とAUTO_PORT_002の差動モード	1d
2	AUTO_PORT_002:m1	DIFF(AUTO_PORT_003:m1,AUTO_PORT_004:m1)	AUTO_PORT_003とAUTO_PORT_004の差動モード	2d
3	AUTO_PORT_003:m1	COM(AUTO_PORT_001:m1,AUTO_PORT_002:m1)	AUTO_PORT_001とAUTO_PORT_002のコモン（同相）モード	1c
4	AUTO_PORT_004:m1	COM(AUTO_PORT_003:m1,AUTO_PORT_004:m1)	AUTO_PORT_003とAUTO_PORT_004のコモン（同相）モード	2c

その後、SYZ行列ダイアログで、行列の成分“ 1 1”、“ 1 2”、“ 1 3”、“ 1 4”を選択し、[XYグラフ]ボタンを押すと

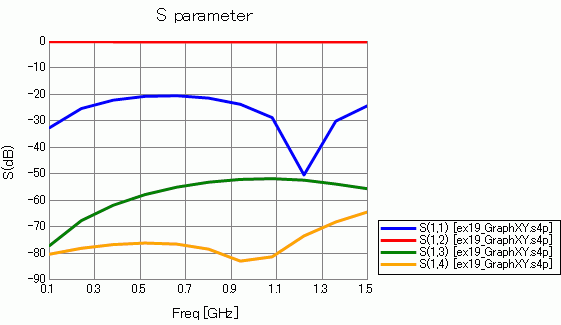

次のような、Sパラメータの周波数特性を示すグラフが表示されます。

上記　S(x,x)　は、次のように読み取ってください。

　　　　　　　　　　　　　　　　　　　　　　表2．グラフ中のS行列の変換表

1d,2d,1c,2c に意味は表1に示した略称になります。

例題１９ 差動線路コネクタ付き
