例題２０ 差動線路コネクタなし
本例題について
-
誘電体基板上に形成した結合線路の特性を解析した事例を示します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
周波数依存メッシュの設定 |
参照周波数：1×109[Hz] |
|
|
調和解析 |
スイープタイプ |
等間隔 分割数 をチェック |
|
スイープ値 |
最小 0.15×109[Hz] 最大 1.5×109[Hz] 分割数： 5 |
|
|
スイープの設定 |
逐次スイープを選択 |
|
|
入力 |
1.0[W] |
モデル図

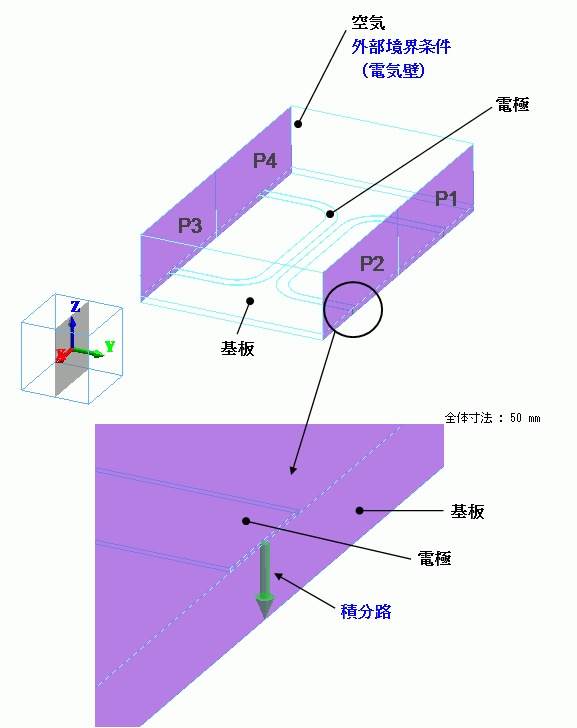

２本のマイクロストリップラインを平行に配置したモデルです。ポート１、ポート２は同一面上に並んでいます。このような
場合、ポートの位置に面を作成し、その面に対して入出力ポートの設定を行います。この面はポート設定の為に作った
面なので、材料名、Body属性名をつける必要はありません。
モデルの周囲の境界条件（外部境界条件）は、電気壁として解析しました。ポート１,ポート２の境界も電気壁として
扱われます。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ名 |
材料名 |
|
0/Solid |
基板 |
006_ガラスエポキシ※ |
|
1/Solid |
電極 |
008_銅Cu※ |
|
6/Solid |
電極 |
008_銅Cu※ |
|
7/Solid |
空気 |
000_空気※ |
|
8/SheetBody |
転写用ボディ |
|
|
9/SheetBody |
転写用ボディ |
|
|
10/SheetBody |
転写用ボディ |
|
|
11/SheetBody |
転写用ボディ |
|
※材料データベースを利用
境界条件
|
境界条件名/トポロジー |
タブ |
境界条件の種類 |
条件 |
|
ポート_001/Face ポート_002/Face ポート_003/Face ポート_004/Face
|
電気 |
入出力ポート |
基準インピーダンス： モード数： 導波路の計算で求めるモード数： 5 実際に３次元解析で使用するモード数： 1 モードの選択：チェックしない |
|
外部境界条件 |
電気 |
電気壁 |
解析条件の開放境界タブにて設定 |

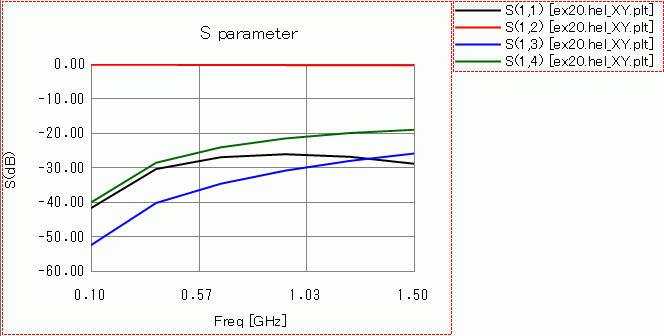

解析結果
