例題６ 反射と回折
本例題について
-
剛体壁による反射とその背後に回り込む回折を計算しています
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
2次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
音波解析[Mach] |
|
|
解析の種類 |
|
|
解析オプション |
選択なし |
|
タブ設定 |
設定項目 |
条件 |
|
調和解析 |
周波数：スイープ値 |
10[kHz] |
|
周波数：スイープタイプ |
ひとつの周波数 |
|
|
周波数スイープ |
逐次スイープ |
|
|
原点座標 |
X：0 Y：0 |

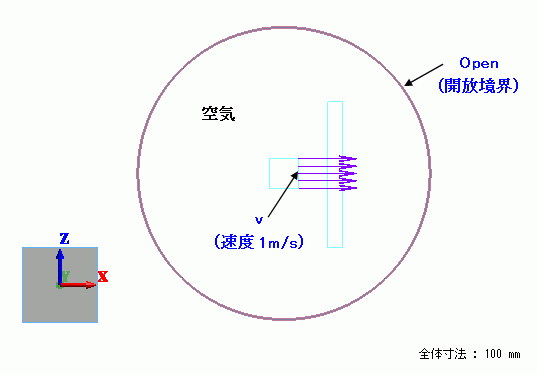

モデル図
駆動する面の背後に剛体壁を設置し、周囲を円で囲みます。
円の境界条件には開放境界条件を設定します。
BODY属性および材料定数の設定
|
BODY No./BODY Type |
BODY名 |
材料名 |
|
13/Sheet |
空気 |
000_空気※ |
※材料データベースを利用
境界条件
剛体壁の前面で励振し、周囲を開放境界条件を設定します。
|
境界条件名/Topology |
タブ |
境界条件の種類 |
条件 |
|
v/Edge |
音波 |
速度 |
1 [m/s] |
|
OPEN/Edge |
音波 |
開放境界 |
|
解析結果

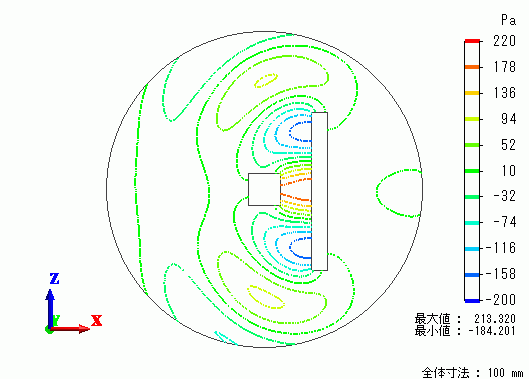

音圧[Pa]のラインコンター図を示します。
大部分の音波が剛体壁で反射されていますが、一部はその後方に回折している様子が分かります。
