例題６ 軸対称解析
本例題について
-
軸対称形状の圧電振動子を解析した例を示します。
-
1～１００[kHｚ]の周波数範囲において調和解析を行い、振動子のインピーダンス特性を解析結果として示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
軸対称 |
|
モデル単位 |
mm |
解析条件
軸対称モデルを作成して軸対称解析を行っています。
|
項目 |
条件 |
|
圧電解析[Rayleigh] |
|
|
解析の種類 |
調和解析 |
|
解析オプション |
選択なし |
調和解析タブにおいて周波数、間隔、スイープの設定を以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
調和解析 |
周波数 |
最小：1×103[Hz] 最大： 100×103[Hz] |
|
間隔 |
等間隔をチェック 分割数： 200 |
|
|
スイープの設定 |
逐次スイープ |

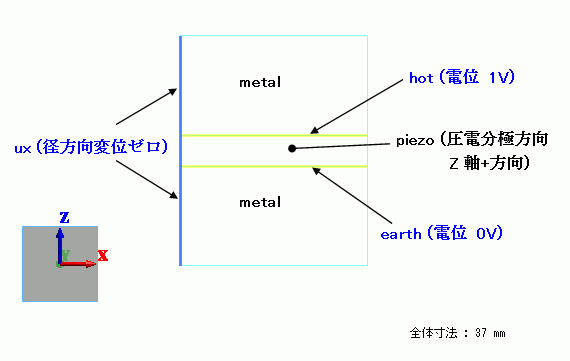

モデル図
x=0の直線を回転対称軸として対称軸モデルを作成しています。ボディは全てシートボディ、
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Sheet |
metal |
104_ステンレス鋼※ |
|
1/Sheet |
piezo |
000_P-4※ |
|
2/Sheet |
metal |
104_ステンレス鋼※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
earth/Face |
電気 |
電位指定：電位 0[V] |
|
|
hot/Face |
電気 |
電気壁 |
電位指定：電位 1[V] |
|
ux/Edge |
機械 |
変位 |
UX = 0.0[m] |
解析結果

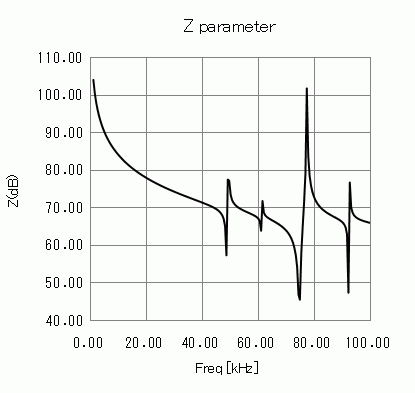

S(Y)パラメータグラフから、インピーダンス特性の解析結果を示します。
縦軸をdBに変更するには、グラフプロパティの複素数形式、を"ｄB"にします。
1[kHz]～100[kHz]の周波数範囲において4つの共振モードが存在することが分かります。
