既存メッシュで解析実行

解析結果ファイル（.pdt）に保存されたメッシュを用いて解析を実行します。

変位後のメッシュを用いて他の解析を実行することができます。
詳しくは「変位メッシュを用いた解析」を参照してください。
ボディ属性、材料定数、境界条件の値を変更して解析することができます。
メッシュ分割時間を節約することができます。
モデルがない場合でも解析可能です。

「メッシュの再生成が必要な変更」をすると正しく計算できません。
表皮厚みなどによる導体の扱いは考慮されません

使用手順

[モデル]タブの

[解析実行]の下の▼を押下し、
サブメニューから、[既存メッシュで解析実行]を選択します。

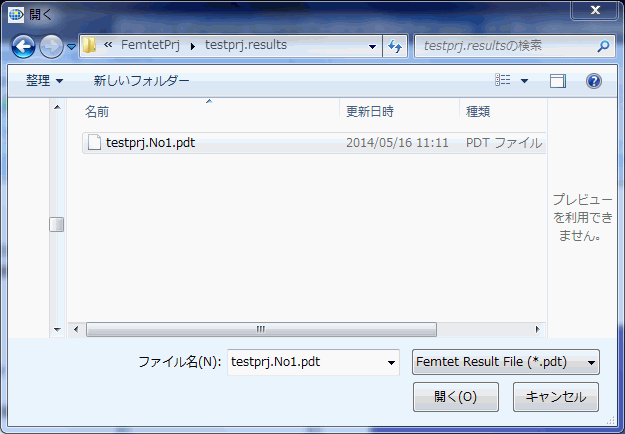

解析結果ファイルの選択ダイアログが開きます。
使用したい解析結果ファイルを選択します。
「開く(O)」ボタンを押下すると直ちに解析が実行されます。

解析結果ファイルは、プロジェクトファイルと同じ場所の「プロジェクト名.Results」フォルダにあります。

解析終了後、解析結果ファイルを保存する際、前の結果を残したい場合は、解析モデルを複製してから実行して下さい。
境界条件についての注意事項
メッシュデータに境界条件の位置情報が含まれる為、境界条件の位置はメッシュ生成時に決まります。
基本的には、境界条件の内容（例：力、電気壁）を、インポート解析する側で変更できますが、
反映されない場合もあります。境界条件の内容を反映したメッシュ情報を必要とする、周期境界条件や
不連続の境界条件への変更は、反映されません
