Q10. 共振周波数で変位のピークが分割される

現象

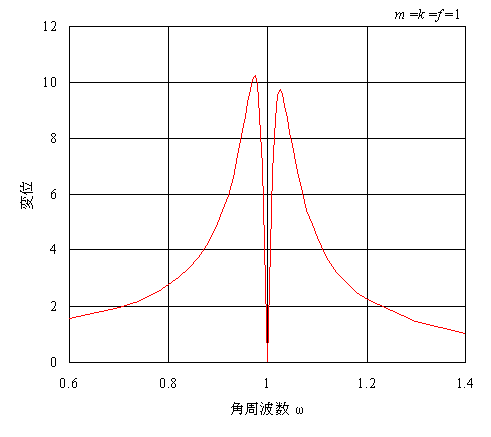

圧電解析で、位相０度における変位の大きさの周波数特性を

グラフ表示すると、右図のように共振周波数（ここでは１）

付近で、ピークが２つに分割されます。

これは実部の絶対値を描画しているからです。


解決方法

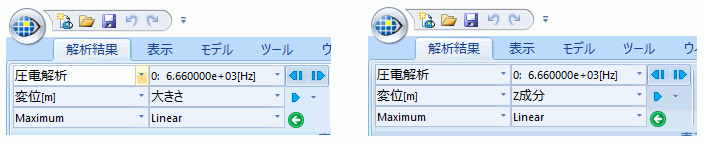

[解析結果]タブで表示する変位の成分として

[大きさ]、[Ｘ成分]、[Ｙ成分]、[Ｚ成分]のいずれかを選択し、

[位相]のプルダウンメニューを[Maximum]とします。

、


理論

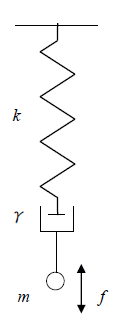

バネ－質点系の振動を考えたとき、損失がある場合は

右図のように、変位は複素数になります。

複素変位

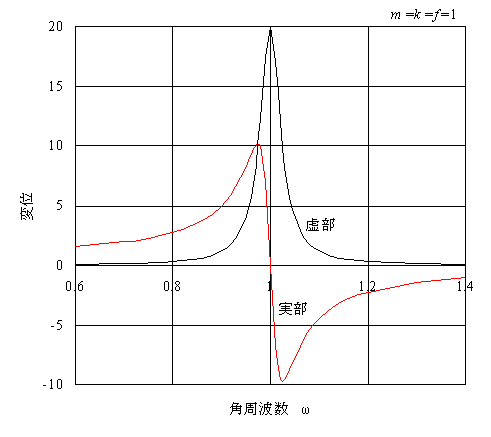

上の式の実部、虚部をプロットすると右図のようになり

実部は共振周波数でゼロとなります。したがって、実部

の絶対値をプロットすると上の図のように２つに割れる

ことになります。
