Femtetの画面構成

Femtetの画面は、ウィンドウ、メニュー、ツリーから構成されます。

Femtetのウィンドウには以下の2種類が存在します。

どちらのウィンドウが表示されているかでメニュー等が変化しますが、基本的な構成はいずれも以下の通りです。

①	タイトルバー	アプリケーション名（Femtet）と、現在開いているドキュメント名が表示されます。ドキュメント名の末尾に「- 履歴制限」と付く場合があります。未保存のモデルのドキュメントの場合、ドキュメント名の末尾に"*"が追加されます。
②	リボンメニュー	Femtetにおける全てのコマンドを実行できます。機能毎に分類して表示しています。詳細は「メニュー一覧」を参照してください。
③	モデル/解析結果ウィンドウ	モデルの作図もしくは結果表示などを行う領域です。
④	プロジェクトツリーモデルDBツリー	作成したモデルのボディ、属性などが表示されます。ここから各項目の選択・削除・編集ができます。詳細は「ツリーの操作」を参照してください。
⑤	ボディツリー履歴ツリー
⑥	プロパティウィンドウ	ボディまたはトポロジを選択した場合に表示されます。ここからボディまたはトポロジ情報の編集ができます。詳細は「プロパティ」を参照してください
⑦	出力ウィンドウ	計算過程の情報、計算結果情報などが表示されます。
⑧	ステータスバー	コマンドの説明、解析条件、選択しているボディまたはトポロジの数などが表示されます。

①	ファイルメニュー	ファイル関連コマンドなどのファイルメニューを実行できます。「ファイルメニュー」を参照してください。
②	クイックアクセスツールバー	よく使用するコマンドを表示する小さくてカスタマイズ可能なツールバーです。
③	タブ	関連するグループの集合体です。
④	コンテキストタブ	特定のオブジェクトが選択されたときのみ表示されるタブです。
⑤	グループ	ラベル付けされた、密接に関連するコマンドセットです。

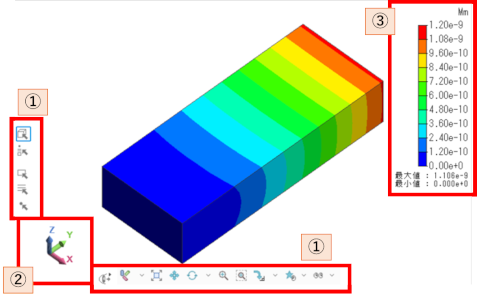

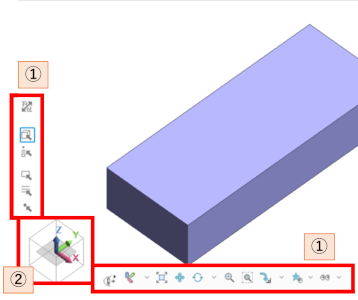

モデルウィンドウ	解析結果ウィンドウ

①

ツールパネル

視点操作、セレクション切替などの機能が実行できます。

操作方法は、「ツールパネル」を参照してください。

②

座標軸

現在の視点方向を視覚的に表示します。また軸をクリックすると、視点や作図平面の切替ができます。

操作方法は、「座標軸」を参照してください。

③

カラーバー

解析結果ウィンドウで、解析結果値と色の対応をバーで表示したり、最大最小値を表示しています。

操作方法は、「カラーバー」を参照してください。
