Femtetヘルプ


ホーム / モデリング / モデルデータベースの使い方

モデルデータベースの使い方

モデルデータベースとは、ユーザーが作成したモデルをデータベースに登録して管理できる機能です。

モデルデータベースを使用する事により、異なるプロジェクト間でのモデルデータの移動が容易にできたり、

良く使うモデルデータを簡単にインポートできるようになる等のメリットがあります。



ここではモデルデータベースの使い方について、各操作方法ごとに手順を説明します。

モデルデータベースの作成方法

  1. [ファイル]メニューから、[全体設定]をクリックします。

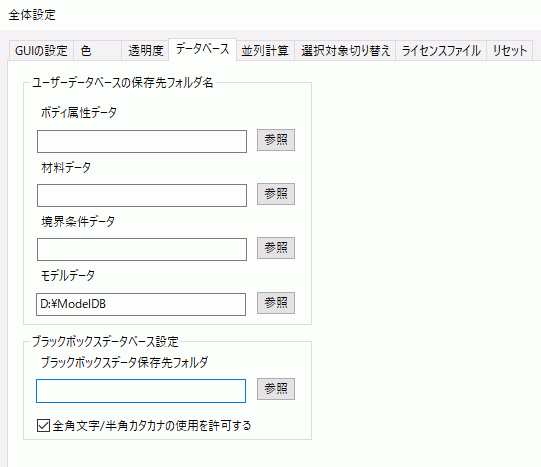

  1. [全体設定]ダイアログの[データベース]タブをクリックし、モデルデータの保存パスを入力します。



  2. モデルデータベースの保存パスに指定したフォルダに、"UserV2.mdl"というファイルが作成されます。
    このファイルがモデルデータベースの保存ファイルになります。





モデルデータの登録方法

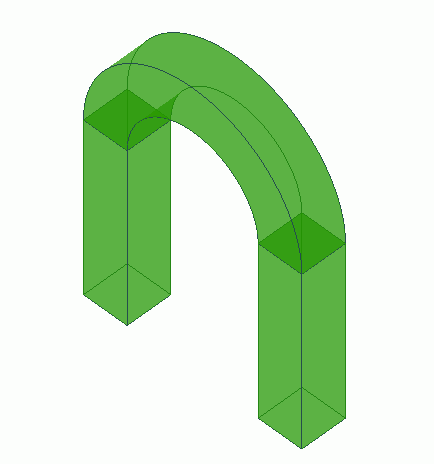

  1. モデルウィンドウ上で、モデルデータベースに登録したいボディを選択します。


  1. [モデル]タブのから、[モデルDBに登録]メニューをクリックします。


  2. 登録したモデルデータにボディ属性、材料定数、境界条件が付与されていた場合は、
    それらの各属性も、ボディ属性、材料定数、境界条件ユーザーデータベースに自動登録されます。

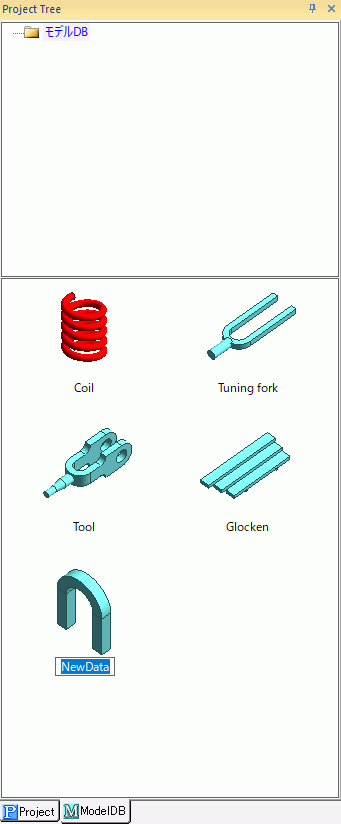

  1. ModelDBツリー上でモデルデータ名を入力します。



モデルデータのインポート方法

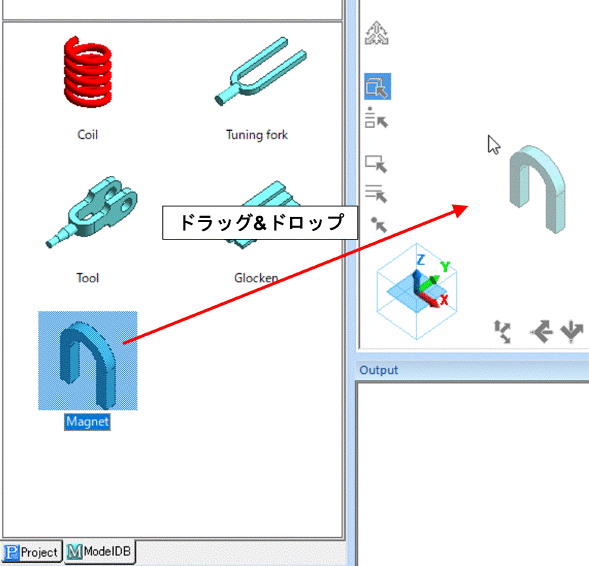

  1. ModelDBツリー上で、インポートしたいモデルデータの画像を、モデルウィンドウ上へドラッグ＆ドロップします。


フォルダデータ操作（新規作成）

  1. ModelDBツリー上で、フォルダを新たに追加したい親フォルダを選択します。


  1. 右クリックメニューを表示し、[新規ﾌｫﾙﾀﾞ作成]メニューをクリックします。



  1. ModelDBツリー上でフォルダ名を入力します。



フォルダデータ操作（削除）

  1. ModelDBツリー上で、削除したいフォルダを選択します。

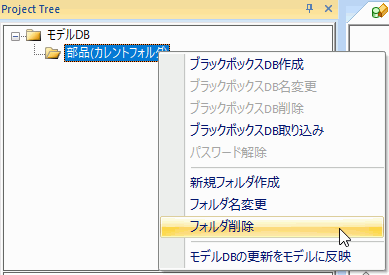

  1. 右クリックメニューを表示し、[フォルダ削除]メニューをクリックします。
    （または<Delete>キーを入力します。）





フォルダデータ操作（名前変更）

  1. ModelDBツリー上で、名前を変更したいフォルダのラベル部分をクリックします。


  1. ModelDBツリー上でフォルダ名を入力します。







モデルデータ操作（削除）

  1. ModelDBツリー上で、削除したいモデルデータの画像を選択します。


  1. <Delete>キーを入力します。







モデルデータ操作（名前変更）

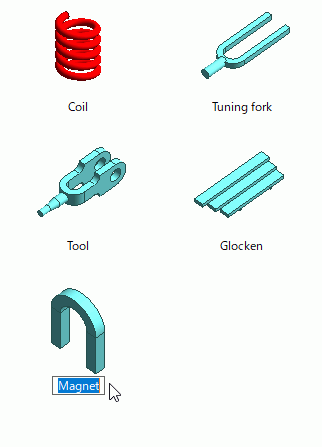

  1. ModelDBツリー上で、名前を変更したいモデルデータの画像のラベル部分をクリックします。


  1. ModelDBツリー上でモデルデータ名を入力します。







モデルデータ操作（フォルダ移動）

  1. ModelDBツリー上で、別フォルダへ移動させたいモデルデータの画像を、移動させたいフォルダ上へドラッグ＆ドロップします。
