寸法線
操作方法

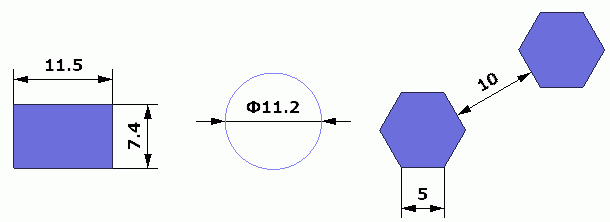

ボディまたは辺を選択して右クリックメニューから寸法線を表示します。
未選択時の右クリックメニューからは全てのボディへ寸法線を設定できます。
二つのボディを選択時はボディ間の距離に寸法線を表示します。
寸法線の移動
|
寸法線または寸法の数値を選択してマウスドラッグにより移動できます。 |
|
|
|
|
|
|
移動前 |
|
移動例1 |
移動例2 |
寸法線の表示方向の変更
|
直方体の辺など複数の面に共有される辺の寸法線については、引き出し線を選択してドラッグすることで寸法線を表示する方向を変更できます。 |
|
|
|
|
変更前 |
変更後 |
寸法線選択時の右クリックメニュー
|
メニュー |
説明 |
|
フォントの設定 |
フォントの設定ダイアログから寸法線のフォントを設定します。
|
|
フォントをリセット |
フォントを初期値に戻します。
|
|
削除 |
選択した寸法線を削除します。 Deleteキーでも削除できます。 |
ボディ選択時の寸法線に対応している基本図形
下記の「基本図形」コマンドで作成した未加工のボディについては寸法線に対応しています。
-
長方形
-
直方体
-
円
-
円弧
-
円柱
-
円錐
-
多角柱
-
多角推
-
球
-
寸法値の編集による形状変更には対応していません。
