断面図
[モデル]タブの
から、[断面図]
をクリックすると断面図の設定ダイアログが起動し断面図を表示します。
ソリッドボディまたはシートボディを指定した平面で切断して表示します。
断面図の設定ダイアログが起動中のみ断面表示になります。
設定ダイアログを閉じると通常の表示に戻ります。
 |
|
 |
操作方法
設定ダイアログには、[簡易]と[詳細]の二種類のモードがあります。
簡易モードは、XY/YZ/ZX平面に限定して操作し易くしたモードです。
詳細モードでは、切断面上の点、法線ベクトルを指定して任意の断面を表示できます。
簡易モード |
|
 |
XY/YZ/ZX平面切断面をXY/YZ/ZX平面に設定します。 切断面X/Y/Z座標切断面の位置を設定します。初期値はモデルの中心座標です。 方向反転切断面の法線方向を反転します。 切断後に切断面の法線側の形状を残しますので、法線を反転すると残される形状が変化します。 断面終了ダイアログを閉じ、断面表示を終了します。 2次元モデル生成表示中の断面を入力として、2次元モデル生成ダイアログを起動します。 |

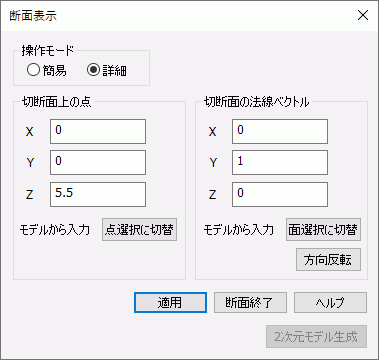

詳細モード |
|
 |
切断面上の点切断面上の点のX/Y/Z座標を入力します。 モデル上の点をマウスでクリックして入力することもできます。 切断面の法線ベクトル切断面の法線ベクトルのX/Y/Z成分を入力します。 モデル上の面をマウスで選択してその面の法線を入力することもできます。 点選択に切替マウスの選択対象を点に切り替えます。モデル上の点から切断面上の点を入力時に利用すると便利です。 面選択に切替マウスの選択対象を面に切り替えます。モデル上の面から切断面の法線ベクトルを入力時に利用すると便利です。 方向反転切断面の法線方向を反転します。 切断後に切断面の法線側の形状を残しますので、法線を反転すると残される形状が変化します。 適用/再開[適用]を押下すると現在の設定で断面を表示します。 断面を表示するとボタン名が[再開]に変わります。 [再開]を押下すると通常表示に戻り、ダイアログの設定項目の入力が可能になります。 断面終了ダイアログを閉じ、断面表示を終了します。 2次元モデル生成表示中の断面を入力として、2次元モデル生成ダイアログを起動します。 |
