インポート時の設定項目
[ファイル]メニュー
から、[インポート]
を選択するとインポートダイアログを起動できます。
対応しているCADデータについては「CADデータのインポート/エクスポート」を参照してください。
|

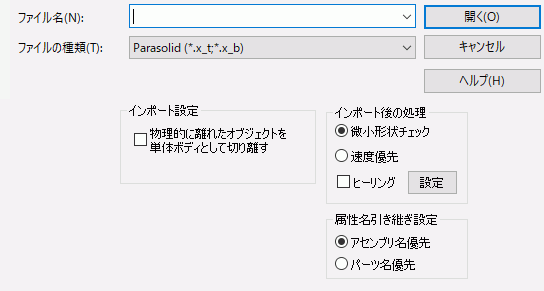

Parasolid |

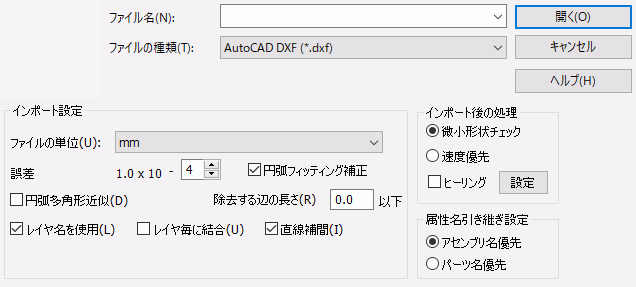

DXF |
|
|
|
|
|
|
設定項目 |
解説 |
|
ファイル名 |
インポートするファイルの名前を指定します。 |
|
ファイルの種類 |
インポートするファイルの種類を選択します。 |
|
微小形状チェック |
インポートしたボディについて微小な形状があるかチェックを行います。 微小な形状が存在する場合はその部分をハイライトします。 インポートしたボディが複雑な場合、チェック処理に時間がかかる事があります。
|
|
速度優先 |
インポートしたボディについて微小形状のチェックを行いません。 その為、インポート処理が高速化されますが、 微小な形状が存在した場合にそれが原因でメッシュが切れない等の問題を引き起こす可能性があります。
|
|
チェックされている場合、インポート後、モデルウィンドウに存在するボディを対象にヒーリングを行います。
|
|
|
アセンブリ名優先 |
インポートしたボディのボディ属性名、材料定数名として、アセンブリ名を引き継ぎます。 DXFファイルのインポート時はこの設定は無視されます。
|
|
パーツ名優先 |
インポートしたボディのボディ属性名、材料定数名として、パーツ名を引き継ぎます。 CADによってアセンブリ名、パーツ名の扱い方が異なる為、必ずしも設定した通りに属性名が引き継がれない場合もあります。 DXFファイルのインポート時はこの設定は無視されます。
|
|
Parasolidファイルのインポート時の設定 |
|
|
物理的に離れているオブジェクトを 単体ボディとして切り離す |
物理的に離れているボディを自動的にそれぞれ単体ボディとして分離してインポートします。 |
|
DXFファイルのインポート時の設定 |
|
|
ファイルの単位 |
インポートするファイルの単位を選択します。 |
|
誤差 |
座標値を指定された桁数より１つ下の値を四捨五入した値に丸めます。 指定できる範囲は0～16です。 単位は「ファイルの単位」と同じです。 誤差についての詳細は「設定項目「誤差」について」を参照してください。 |
|
円弧フィッティング補正 |
読込時の誤差修正などにより、元々円弧上にあった頂点が外れる場合があります。 このオプションをチェックしておけば、頂点が円弧から外れないように頂点座標を補正します。 ただし、この機能は処理に時間がかかったり、意図しない円弧にフィッティングされる可能性があります。 その場合はチェックを外して読込しなおしてください。
DXFファイルデータの円弧に頂点座標を合わせる機能ですので、変換後の多角形の辺上には座標が補正されません。 |
|
円弧の多角形近似 |
円を正多角形、円弧形状を多角弧に変換します。 指定できる範囲は3～360です。 多角弧の分割数は、角度をθ、角数をDivと置くと max( (int)( θ/2π * Div + 0.5 ), 1 ) と、なります。 多角形近似によりインポートに失敗したボディは多角形近似を行わずにインポートを再試行します。 多角形近似の詳細は「設定項目「円弧多角形近似」について」を参照してください。
[円弧フィッティング補正]は、DXFファイルデータの円弧に頂点座標を合わせる機能ですので、変換後の多角形の辺上には座標が補正されません。 |
|
除去する辺の長さ |
ここで指定した値以下の長さの辺を除去（スプラインに変換）し、図形の頂点を減らします。 単位は「ファイルの単位」と同じです。 除去する辺の長さについての詳細は「設定項目「除去する辺の長さ」について」を参照してください。 |
|
レイヤ名を使用 |
レイヤ名をボディ 属性名、材料名、ボディグループ名に設定します。 |
|
レイヤ毎に結合 |
同じレイヤに属するボディをまとめて結合します。 |
|
直線補間 |
連続した直線や曲線で構成された辺トポロジを、一定の閾値に基づいて１つの直線の辺トポロジに変換します。 |
