ボンディングワイヤ
ボンディングワイヤを作成します。
ボンディングワイヤの作成手順
-
[モデル]タブの
 から、[直方体（SolidBody)]
 下の▼を押し、出てきたサブメニューの[ボンディングワイヤ]
をクリックします。
|
|
-
ボンディングワイヤの始点を上でクリックします。
（または、に座標値を入力し、 をクリックします。）
-

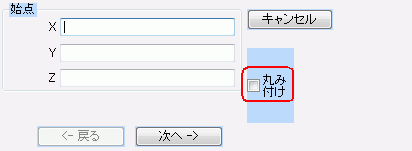

この時点でパラメータ入力ダイアログに表示されている、丸み付けにチェックを入れると、ボンディングワイヤの始点、終点を除く各頂点が丸み付けされます。
|
|
|
-

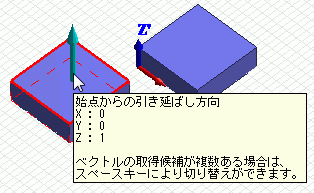

ポインタを移動し、再度クリックして始点からの引き延ばし方向を設定します。
（または、パラメータ入力ダイアログに値を入力し、をクリックします。）
|
|
-
ボンディングワイヤの終点を上でクリックします。
（または、に座標値を入力し、をクリックします。）
|
|
|
-

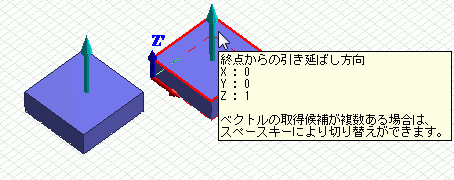

ポインタを移動し、再度クリックして終点からの引き延ばし方向を設定します。
（または、パラメータ入力ダイアログに値を入力し、をクリックします。）
|
|
|
-

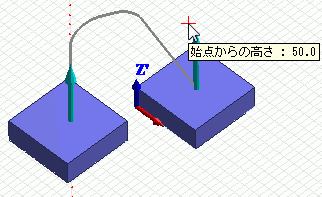

ポインタを移動し、再度クリックして始点からの高さを設定します。
（または、パラメータ入力ダイアログに値を入力し、をクリックします。）
|
|
|
-

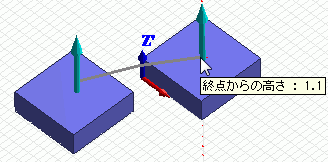

ポインタを移動し、再度クリックして終点からの高さを設定します。
（または、パラメータ入力ダイアログに値を入力し、をクリックします。）
|
|
|
-
ポインタを移動し、再度クリックして水平部比率、ワイヤ径、角数を設定します。
-
水平部比率とは、右図に示すように始点終点間距離における、水平部分の比率となります。
設定できる値は0.0から1.0の間です。
-
ワイヤ径とは、ボンディングワイヤ断面の直径になります。
ワイヤ径に0を入力した場合は、ワイヤボディとなります。
-
角数とは、ボンディングワイヤ断面の角数になります。
角数に0から2の値を入力した場合は、断面は円になります。
|
|
-
最後に右クリックで終了します。
|
|
