クルージング

クルージング前

クルージング後

1. [モデル]タブの

   の

   の項目をボディ選択に変更します。


2. [モデル]タブの

   の

   [移動回転]の右▼をクリックし、出てきたサブメニューの[クルージング]をクリックします。

   　（または右クリックしてメニューを表示させ、[移動/回転]-[クルージング]をクリックします。）


3. クルージングさせるボディを選択します。


4. パラメータ入力ダイアログの、をクリックします。

5. 基準点(移動元)を設定します。

   パラメータ入力ダイアログに基準点(移動元)を入力し、をクリックします。

   （または、モデルウィンドウ上でクルージングさせるボディの表面上をクリックして設定します。）



6. 基準点(移動元)は、クルージングさせるボディの表面上に指定する必要があります。
   マウスカーソルをクルージングさせるボディ上に持ってくる事で、自動的に表面の座標を拾います。

6. 基準点(移動先)を設定します。

   パラメータ入力ダイアログに基準点(移動先)を入力し、をクリックします。

   （または、モデルウィンドウ上でクルージングさせるボディ以外のボディの表面上や、作図平面上をクリックして設定します。）



7. 基準点(移動先)は、クルージングさせるボディ以外のボディの表面上、または作図平面上に指定する必要があります。
   マウスカーソルをクルージングさせるボディ以外のボディ上、または作図平面上に持ってくる事で、
   自動的に表面または作図平面上の座標を拾います。

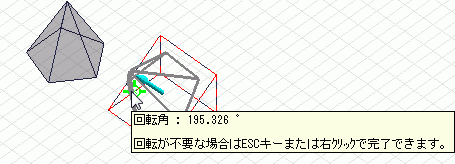

7. 回転角を設定します。

   パラメータ入力ダイアログに回転角を入力し、をクリックします。

   （または、モデルウィンドウ上で、回転の基準点および回転角をクリックします。）


8. 角度の単位は（°）です。
