拡散物質の設定

拡散物質の設定を行います。

解析の詳細については、テクニカルノート「拡散解析」を参照してください。

解説

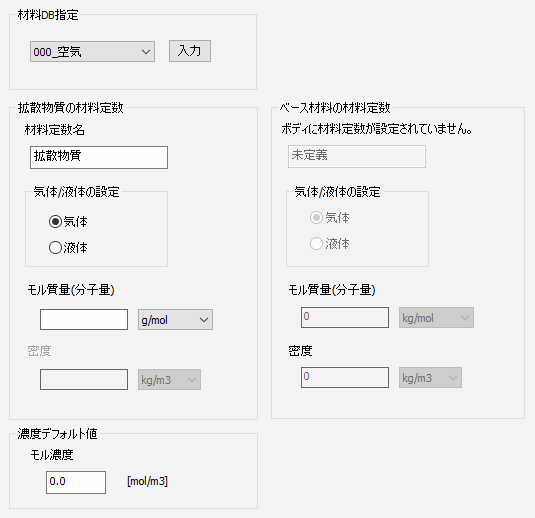

材料DB指定

リストから材料を選択して、[入力]をクリックすることで、材料データベースから拡散物質を選択することができます。

選択した材料の「材料定数名」、「気体/液体の設定」、「モル質量(分子量)」、「密度」が
拡散物質の材料定数欄に自動的に入力されます。

空気の主成分である「窒素」「酸素」「アルゴン」「二酸化炭素」を選択した場合で、空気中の濃度の計算を行う場合、
以下の設問で「OK」とすることで、「濃度デフォルト値」も自動入力されます。

流体ボディに流体材料（ベース材料）が設定されていない場合

流体ボディに「空気」の材料定数が設定されている場合

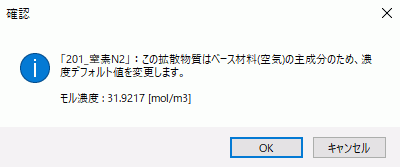

設問1

空気中の濃度の計算を行う場合、「はい」を入力してください。

「OK」を入力してください。

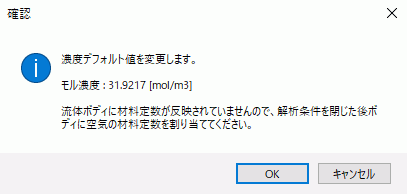

設問2

設問１で「はい」を入力した場合

「OK」を入力してください。

流体ボディに「空気」の材料定数を割り当ててください。

拡散材料の材料定数

[材料定数名] 拡散物質の材料定数名を入力することができます。

[気体/液体の設定] 拡散物質の材料が気体か液体かを入力します。

[モル質量(分子量)] 拡散物質のモル質量(分子量)を入力します。

[密度] 拡散物質の密度を入力します。拡散物質の材料が液体の場合のみ入力することができます。

材料DB指定でリストから材料を選択して、[入力]をクリックすることで自動的に入力されます。

ベース材料の材料定数

参考値として、ボディに設定された材料定数の「材料定数名」、「気体/液体の設定」、「モル質量(分子量)」、「密度」が表示されます。

拡散材料の材料定数と比較することができます。

濃度デフォルト値

ベース材料の材料定数が、拡散物質を含んでいる状態での材料定数の場合、ベース材料における濃度を濃度デフォルト値として入力してください。

例えば、ベース材料が「空気」で、拡散物質が「窒素」の場合、空気には窒素が79.08[%]含まれています。

拡散量の種類・単位をモル分率[%]としている時の入力値は、78.09 [%] となります。

（材料DB指定から窒素を選択した場合、自動的に値が入力されます。）
